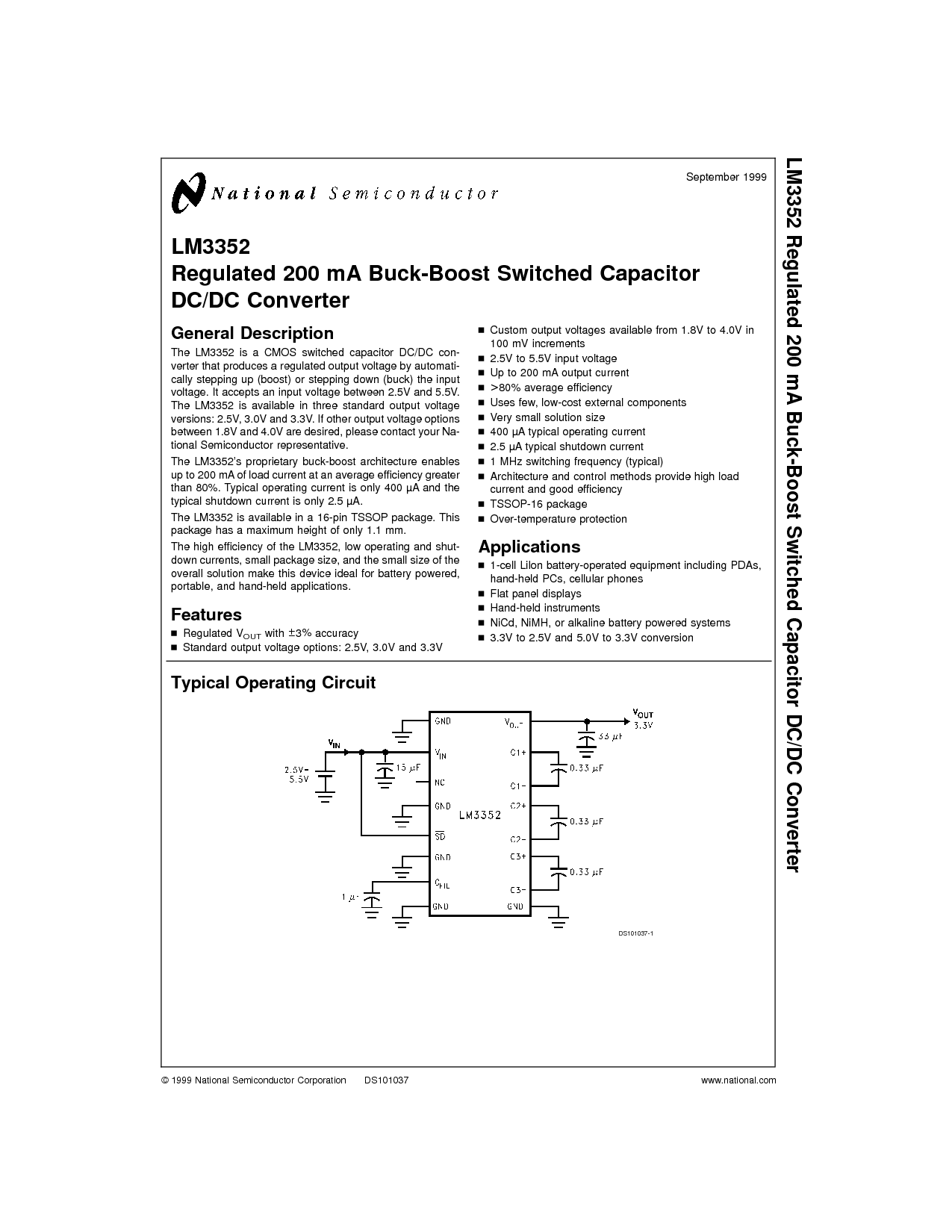

LM3352
管制 200 毫安 buck-boost 切换 电容
直流/直流 转换器
一般 描述
这 LM3352 是 一个 CMOS 切换 电容 直流/直流 con-
verter 那 生产 一个 管制 输出 电压 用 自动地-
cally stepping 向上 (boost) 或者 stepping 向下 (buck) 这 输入
电压. 它 accepts 一个 输入 电压 在 2.5v 和 5.5v.
这 LM3352 是 有 在 三 标准 输出 电压
版本: 2.5v, 3.0v 和 3.3v. 如果 其它 输出 电压 选项
在 1.8v 和 4.0v 是 desired, 请 联系 your na-
tional 半导体 代表.
这 LM3352’s 专卖的 buck-boost architecture 使能
向上 至 200 毫安 的 加载 电流 在 一个 平均 效率 更好
比 80
%
. 典型 运行 电流 是 仅有的 400 µA 和 这
典型 关闭 电流 是 仅有的 2.5 µa.
这 LM3352 是 有 在 一个 16-管脚 TSSOP 包装. 这个
包装 有 一个 最大 height 的 仅有的 1.1 mm.
这 高 效率 的 这 lm3352, 低 运行 和 shut-
向下 电流, 小 包装 大小, 和 这 小 大小 的 这
整体的 解决方案 制造 这个 设备 完美的 为 电池 powered,
可携带的, 和 hand-使保持 产品.
特性
n
管制 V
输出
和
±
3
%
精度
n
标准 输出 电压 选项: 2.5v, 3.0v 和 3.3v
n
Custom 输出 电压 有 从 1.8v 至 4.0v 在
100 mV increments
n
2.5v 至 5.5v 输入 电压
n
向上 至 200 毫安 输出 电流
n
>
80
%
平均 效率
n
使用 few, 低-费用 外部 组件
n
非常 小 解决方案 大小
n
400 µA 典型 运行 电流
n
2.5 µA 典型 关闭 电流
n
1 MHz 切换 频率 (典型)
n
Architecture 和 控制 方法 提供 高 加载
电流 和 好的 效率
n
tssop-16 包装
n
在-温度 保护
产品
n
1-cell Lilon 电池-运作 设备 包含 pdas,
hand-使保持 pcs, cellular phones
n
Flat 嵌板 显示
n
hand-使保持 器械
n
nicd, nimh, 或者 alkaline 电池 powered 系统
n
3.3v 至 2.5v 和 5.0v 至 3.3v 转换
典型 运行 电路
ds101037-1
九月 1999
LM3352 管制 200 毫安 buck-boost 切换 电容 直流/直流 转换器
© 1999 国家的 半导体 公司 DS101037 www.国家的.com
