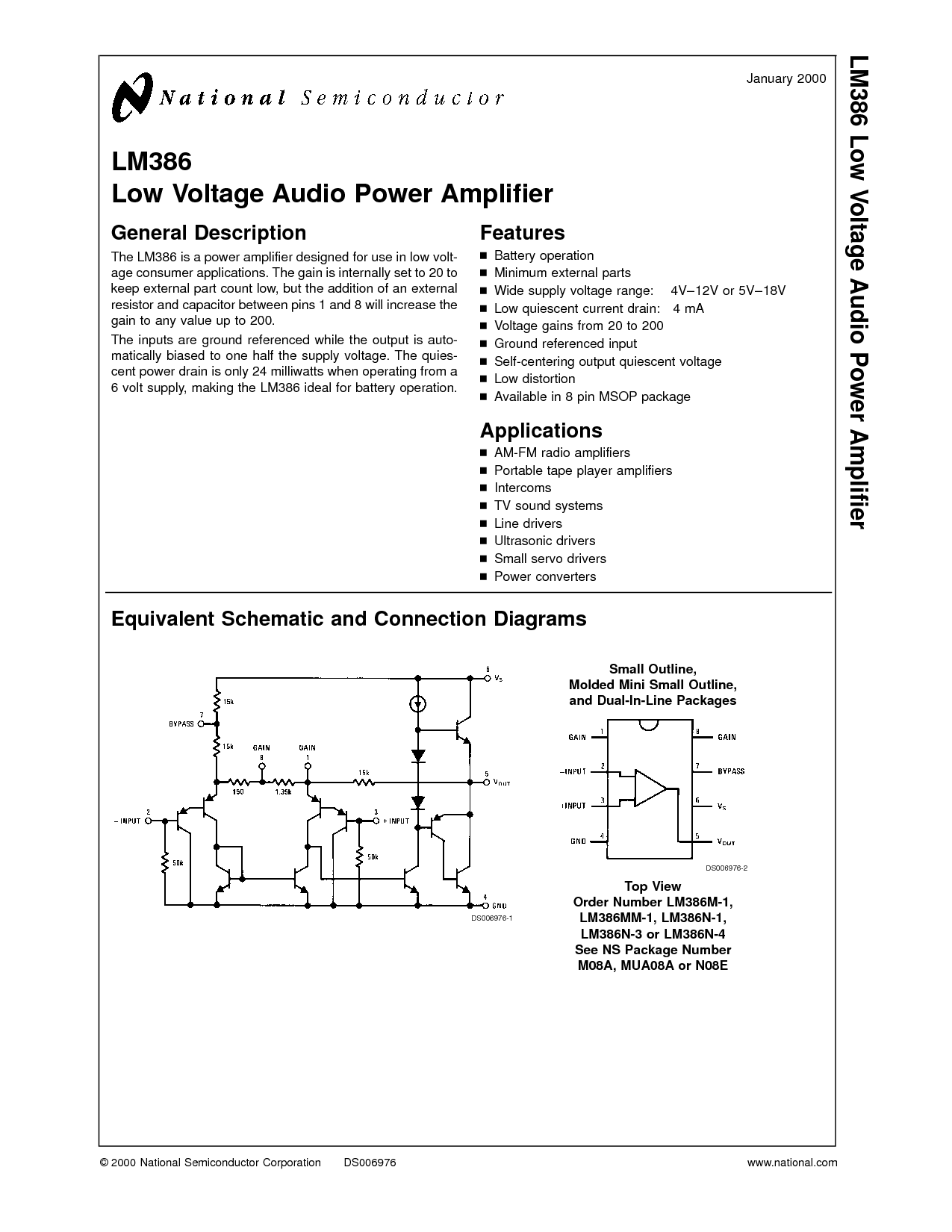

LM386
低 电压 音频的 电源 放大器
一般 描述
这 LM386 是 一个 电源 放大器 设计 为 使用 在 低 volt-
age 消费者 产品. 这 增益 是 内部 设置 至 20 至
保持 外部 部分 计数 低, 但是 这 增加 的 一个 外部
电阻 和 电容 在 管脚 1 和 8 将 增加 这
增益 至 任何 值 向上 至 200.
这 输入 是 地面 关联 当 这 输出 是 自动-
matically 片面的 至 一个 half 这 供应 电压. 这 quies-
cent 电源 流 是 仅有的 24 毫瓦 当 运行 从 一个
6 volt 供应, 制造 这 LM386 完美的 为 电池 运作.
特性
n
电池 运作
n
最小 外部 部分
n
宽 供应 电压 范围: 4V–12V 或者 5V–18V
n
低 安静的 电流 流: 4 毫安
n
电压 增益 从 20 至 200
n
地面 关联 输入
n
自-centering 输出 安静的 电压
n
低 扭曲量
n
有 在 8 管脚 MSOP 包装
产品
n
am-fm 无线电 放大器
n
可携带的 录音带 播放机 放大器
n
Intercoms
n
TV 声音 系统
n
线条 驱动器
n
超声的 驱动器
n
小 伺服 驱动器
n
电源 转换器
相等的 图式 和 连接 图解
ds006976-1
小 外形,
模塑的 迷你 小 外形,
和 双-在-线条 包装
ds006976-2
顶 视图
顺序 号码 lm386m-1,
lm386mm-1, lm386n-1,
lm386n-3 或者 lm386n-4
看 NS 包装 号码
m08a, MUA08A 或者 N08E
January 2000
LM386 低 电压 音频的 电源 放大器
© 2000 国家的 半导体 公司 DS006976 www.国家的.com
