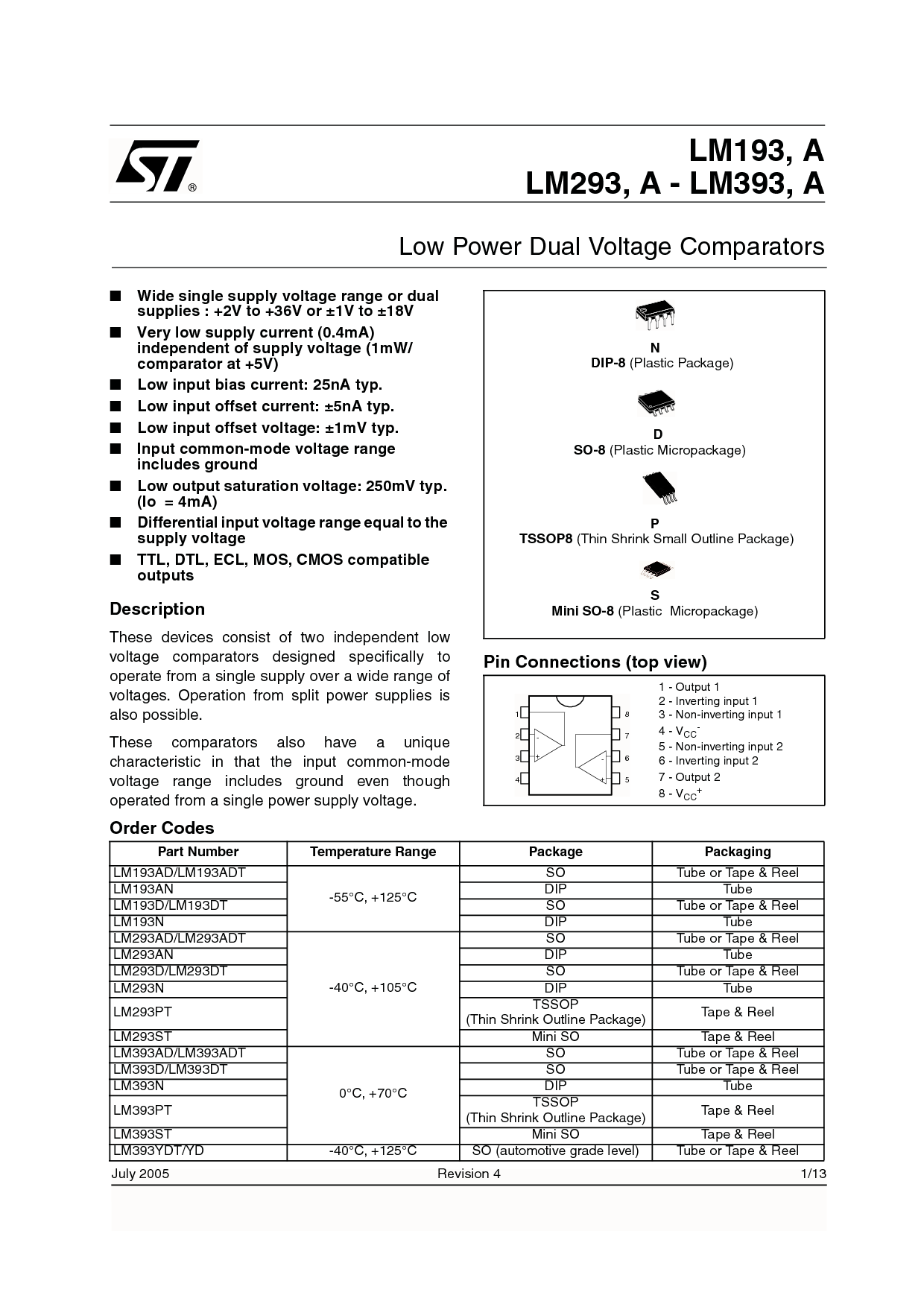

july 2005 修订 4 1/13
■
宽 单独的 供应 电压 范围 或者 双
供应 : +2v 至 +36v 或者 ±1v 至 ±18v
■
非常 低供应 电流 (0.4ma)
独立 的 供应 电压 (1mw/
比较器 在 +5v)
■
低 输入 偏差 电流: 25na 典型值
■
低 输入 补偿 电流: ±5na 典型值
■
低 输入 补偿 电压: ±1mv 典型值
■
输入 一般模式 电压 范围
包含 地面
■
低 输出 饱和 电压: 250mv 典型值
(io = 4ma)
■
差别的 输入 电压 范围 equal 至 这
供应 电压
■
ttl, dtl, ecl, mos, cmos 兼容
输出
描述
这些 设备 组成 的 二 独立 低
电压 comparators 设计 specifically 至
运作 从 一个 单独的 供应 在 一个 宽 范围 的
电压. 运作 从 分割 电源 供应 是
也 可能.
这些 comparators 也 有 一个 唯一的
典型的 在 那 这 输入 一般模式
电压 范围 包含 地面 甚至 though
运作 从 一个 单独的 电源 供应 电压.
管脚 连接 (顶 视图)
顺序 代号
D
所以-8
(塑料 微组装)
N
插件-8
(塑料 包装)
S
迷你 所以-8
(塑料 微组装)
P
TSSOP8
(薄的 shrink 小 外形 包装)
1
2
3
45
6
7
8
-
+
-
+
1 - 输出 1
2 - 反相的 输入 1
3 - 非-反相的 输入 1
4 - v
CC
-
5 - 非-反相的 输入 2
6 - 反相的 输入 2
7 - 输出 2
8 - v
CC
+
部分 号码 温度 范围 包装 包装
lm193ad/lm193adt
-55°c, +125°c
所以 tube 或者 录音带 &放大; 卷轴
LM193AN 插件 Tube
lm193d/lm193dt 所以 tube 或者 录音带 &放大; 卷轴
LM193N 插件 Tube
lm293ad/lm293adt
-40°c, +105°c
所以 tube 或者 录音带 &放大; 卷轴
LM293AN 插件 Tube
lm293d/lm293dt 所以 tube 或者 录音带 &放大; 卷轴
LM293N 插件 Tube
LM293PT
TSSOP
(薄的 shrink 外形 包装)
录音带 &放大; 卷轴
LM293ST 迷你 所以 录音带 &放大; 卷轴
lm393ad/lm393adt
0°c, +70°c
所以 tube 或者 录音带 &放大; 卷轴
lm393d/lm393dt 所以 tube 或者 录音带 &放大; 卷轴
LM393N 插件 Tube
LM393PT
TSSOP
(薄的 shrink 外形 包装)
录音带 &放大; 卷轴
LM393ST 迷你 所以 录音带 &放大; 卷轴
lm393ydt/yd -40°c, +125°c 所以 (automotive 等级 水平的) tube 或者 录音带 &放大; 卷轴
lm193, 一个
lm293, 一个 - lm393, 一个
低 电源 双 电压 comparators
