1/12july 2001
■
低 电源 耗散:
我
抄送
= 4
µ
一个(最大值.) 在 t
一个
=25°C
■
逻辑 水平 翻译 至 启用
5v 逻辑 信号 至 沟通
与
±
5v 模拟 信号
■
低 "开启" 电阻:
70
Ω
典型值 (v
抄送
- v
ee
= 4.5v)
50
Ω
典型值 (v
抄送
- v
ee
= 9v)
■
宽 模拟 输入 电压 范围:
±
6V
■
快 开关:
t
pd
= 15ns (典型值.) 在 t
一个
= 25 °c
■
低 串扰 之间 开关
■
高 开关 输出 电压 比率
■
宽 操作 供应 电压
范围 (v
抄送
- v
ee
) = 2v 至 12v
■
低 正弦 波浪 失真:
0.02% 在 v
抄送
- v
ee
= 9v
■
高 噪声 免疫:
v
NIH
= v
NIL
= 28 % v
抄送
(最小.)
■
管脚 和 功能 兼容 与
74 系列 4052
描述
这 m74hc4052 是 一个 双 四通道 模拟
多路复用器/多路分解器 预制
与 硅 闸门 c
2
mos 技术 和 它 是 管脚
至 管脚 兼容 与 这 等效 金属 闸门
cmos4000b 系列.
它 包含 8 双向 和 数字 受控
模拟 开关.
一个 内置 水平 换档 是 包括 至 允许 一个 输入
范围 向上 至
±
6v (峰值) 用于 一个 模拟 信号 与
数字 控制 信号 的 0 至 6v.
v
ee
供应 管脚 是 提供 用于 模拟 输入
信号. 它 有 一个 抑制 (inh) 输入 终端 至
禁用 全部 这 开关 当 高. 用于 操作
作为 一个 数字 多路复用器/多路分解器, vee 是
已连接 至 地.
一个 和 b 控制 输入 选择 一个 频道 出点 的
四 入点 每个 截面.
全部 输入 是 配备 与 保护 电路
反对 静态 放电 和 瞬态 超额
电压.

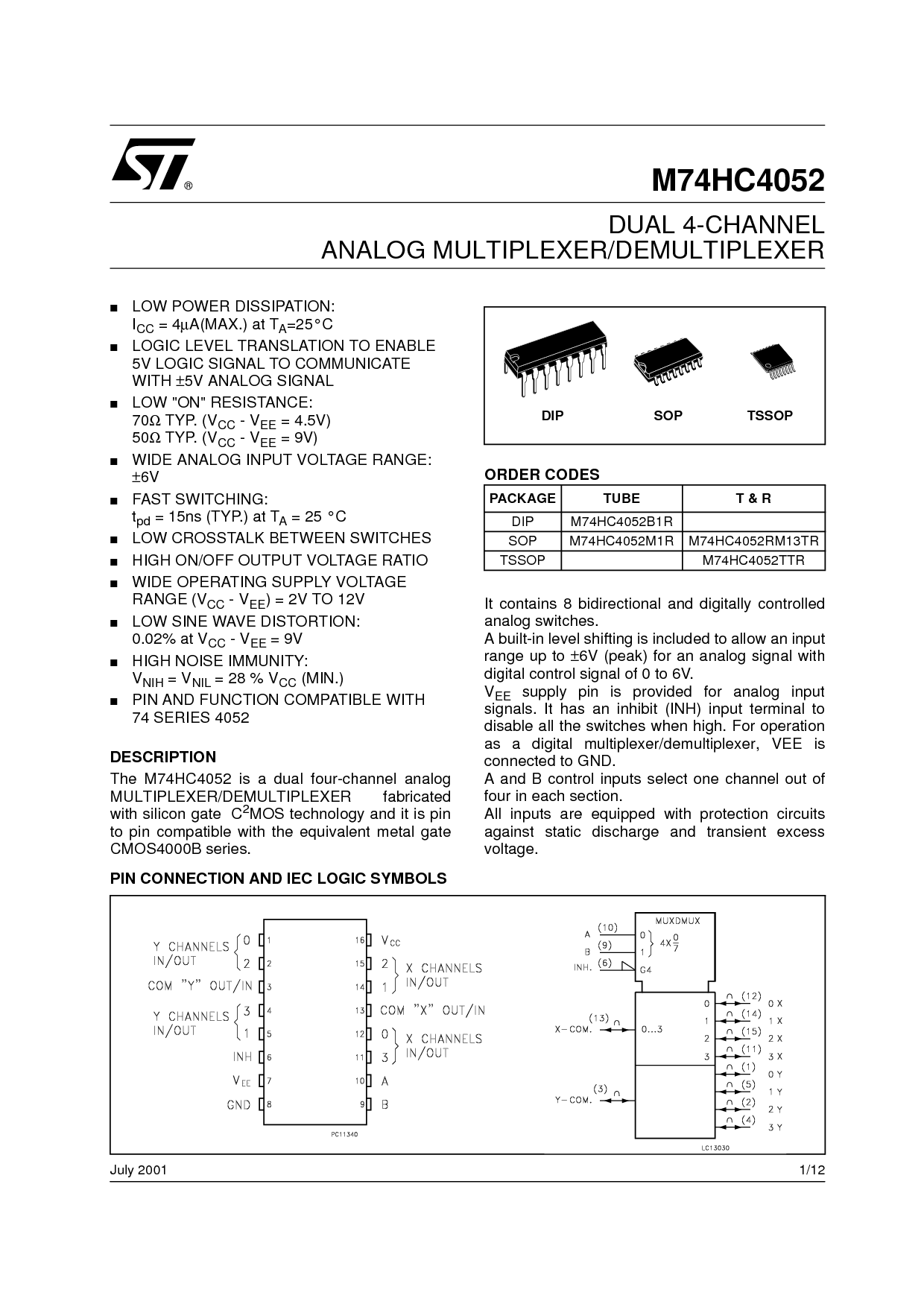

M74HC4052
双 4-频道
模拟 多路复用器/多路分解器
管脚 连接 和 iec 逻辑 符号
订单 代码
包装 导管 t &放大器; 右
倾角 M74HC4052B1R
SOP M74HC4052M1R M74HC4052RM13TR
TSSOP M74HC4052TTR
TSSOPDIP SOP
