概述 描述
这 max4397 双 scart 开关 矩阵 路线 音频
和 视频 信号 之间 一个 mpeg 编码器 和 两个
外部 scart 连接器 下 我
2
c* 控制, 和
满足 这 要求 的 en50049-1, iec 933-1,
canal+, 和 bskyb 标准.
这 视频 和 音频 频道 功能 输入 来源
选择 多路复用器, 输入 缓冲区, 和 输出 缓冲区
用于 路由 全部 输入 至 已选择 产出. 这 max4397d
音频 编码器 输入 是 差速器 直流-耦合, 同时 这
max4397s 音频 编码器 输入 是 单端 交流电-
耦合. 除了 用于 这 max4397d’s 音频 编码器
输入, 全部 其他 输入 和 产出 是 交流电-耦合 与
内部 直流-偏置 设置 至 预定义 级别.
这 max4397 提供 可编程 增益 控制 从
+5db 至 +7db 入点 1db 步骤 用于 红色, 绿色, 和 蓝色
组件 视频 信号. 全部 其他 视频 产出 有 一个
固定 +6db 增益. 附加 特点 包括 一个 内部
亮度 和 色度 (y/c) 搅拌机 那 生成 一个
复合材料 视频 信号 (cvbs) 至 供应 一个 rf
调制器 输出, 和 内部 视频 重建 低-
通过 过滤器 与 一个 截止 频率 的 6mhz. 这
max4397 tv 音频 频道 特点 无点击 开关
和 可编程 体积 控制 从 -56db 至 +6db 入点
2db 步骤. 这 vcr 音频 输出 也 有 可编程
增益 用于 -6db, 0db, 或 +6db. 这 设备 也 生成
monaural 音频 从 左 和 右侧 立体声 输入. 全部 音频
驱动程序 交付 一个 3.0v
rms
最小值 输出.
这 max4397 操作 与 标准 5v 和 12v
电源 供应品 和 支架 慢-开关 和 快-
开关 信号. 这 我
2
c 接口 程序 这
增益 和 体积 控制, 和 选择 这 输入 来源
用于 路由.
这 max4397 是 可用 入点 一个 紧凑型 48-管脚 薄
qfn 包装 和 是 指定 结束 这 0°c 至 +70°c
商业 温度 范围.
应用程序
卫星 机顶盒 盒子
电缆 机顶盒 盒子
TVs
VCRs
DVDs
特点
♦
视频 产出 驱动器 2v
p-p
进入 150
Ω
♦
音频 产出 驱动器 3v
rms
进入 10k
Ω
♦
无点击, 无便池 音频 增益 控制 和
开关
♦
交流电-耦合 视频 输入 与 内部 卡箍 和
偏差
♦
直流耦合 视频 产出
♦
复合材料 视频 信号 已创建 内部 从
y/c 输入
♦
内部 视频 重建 过滤器 提供
-35db 在 27mhz
♦
差速器 (max4397d) 或 单端
(max4397s) 音频 编码器 输入
♦
红色/色度 开关 用于 双向 我/o
♦
我
2
c-可编程 rgb 增益 从 +5db 至 +7db
♦
我
2
c-可编程 音频 增益 控制 从 +6db
至 -56db
♦
满足 en50049-1, iec 933-1, canal+, 和 bskyb
要求

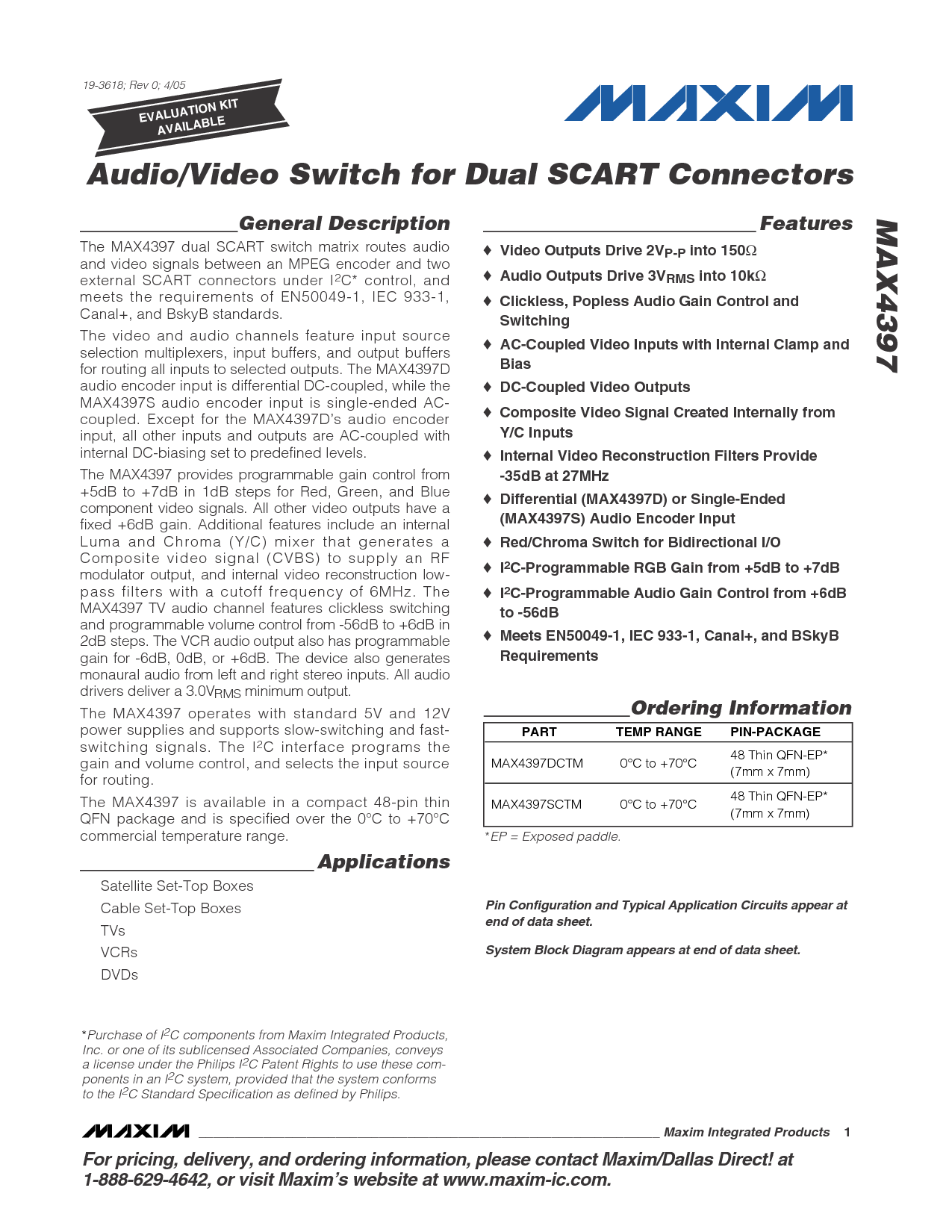

MAX4397
音频/视频 开关 用于 双 scart 连接器
________________________________________________________________
马克西姆 综合 产品
1
订购 信息
19-3618; rev 0; 4/05
用于 定价, 交货, 和 订购 信息, 请 联系人 马克西姆/达拉斯市 direct! 在
1-888-629-4642, 或参观 马克西姆’s 网站 在 www.马克西姆-集成电路.com.
管脚 配置 和 典型 应用程序 电路 出现 在
结束 的 数据 工作表.
系统 块 图表 出现 在 结束 的 数据 工作表.
评价 工具包
可用
*
购买 的 我
2
c 组件 从 马克西姆 综合 产品,
公司 或 一个 的 其 分许可 关联的 公司, 传达
一个 许可证 下 这 飞利浦 我
2
c 专利 权利 至 使用 这些 com-
部件 入点 一个 我
2
c 系统, 提供 那 这 系统 符合
至 这 我
2
c 标准 规格 作为 已定义 由 飞利浦.
零件 温度 范围 管脚-包装
MAX4397DCTM 0°c 至 +70°c
48 薄 qfn-ep*
(7mm x 7mm)
MAX4397SCTM 0°c 至 +70°c
48 薄 qfn-ep*
(7mm x 7mm)
*
ep = 暴露 拨片.
