april 1988
修订 april 1999

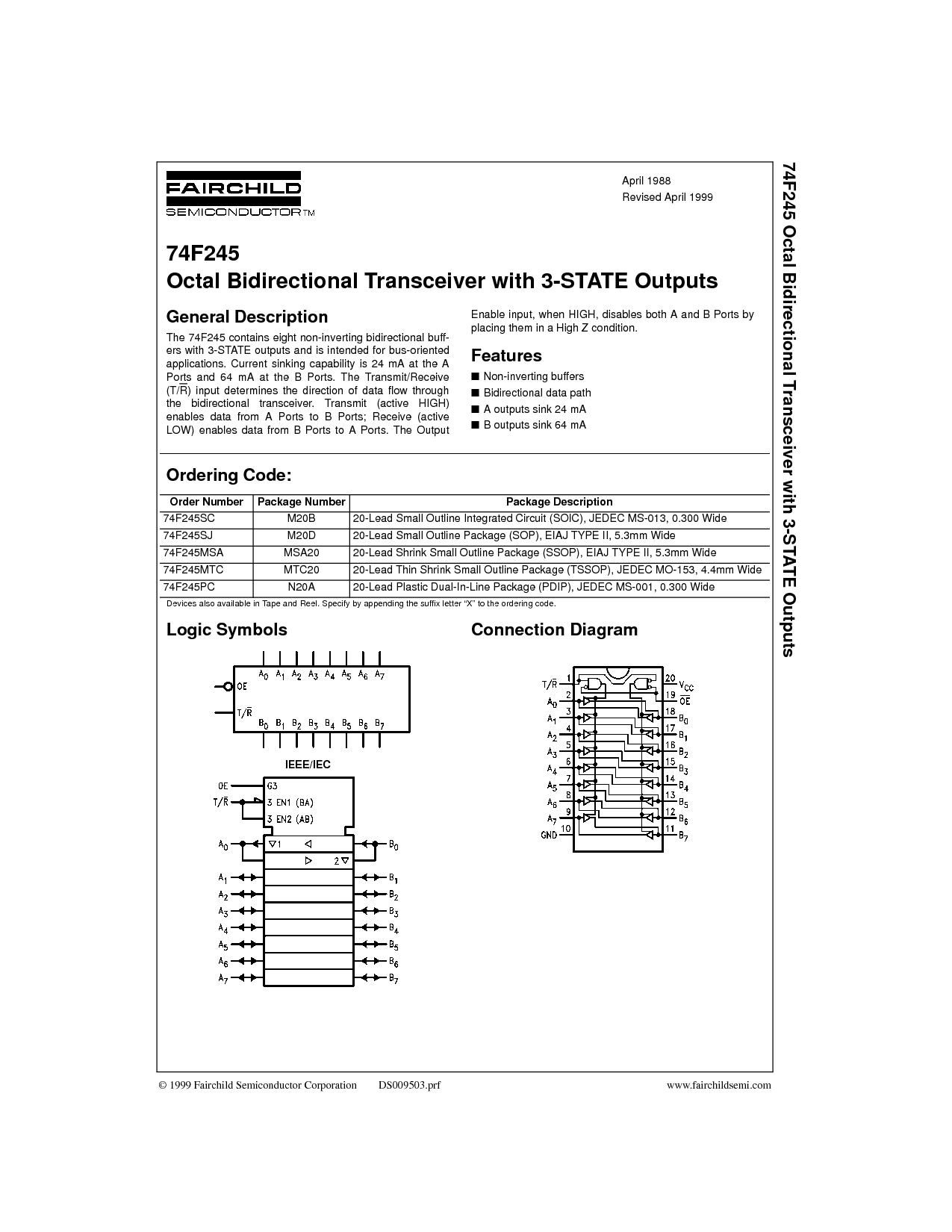

74f245 octal 双向的 transceiver 和 3-状态 输出
© 1999 仙童 半导体 公司 ds009503.prf www.fairchildsemi.com
74F245
octal 双向的 transceiver 和 3-状态 输出
一般 描述
这 74f245 包含 第八 非-反相的 双向的 buff-
ers 和 3-状态 输出 和 是 将 为 总线-朝向
产品. 电流 sinking 能力 是 24 毫安 在 这 一个
端口 和 64 毫安 在 这 b 端口. 这 transmit/receive
(t/r
) 输入 确定 这 方向 的 数据 流动 通过
这 双向的 transceiver. transmit (起作用的 高)
使能 数据 从 一个 端口 至 b 端口; receive (起作用的
低) 使能 数据 从 b 端口 至 一个 端口. 这 输出
使能 输入, 当 高, 使不能运转 两个都 一个 和 b 端口 用
放置 它们 在 一个 高 z 情况.
特性
■
非-反相的 缓存区
■
双向的 数据 path
■
一个 输出 下沉 24 毫安
■
b 输出 下沉 64 毫安
订货 代号:
设备 也 有 在 录音带 和 卷轴. 具体说明 用 appending 这 后缀 letter “x” 至 这 订货 代号.
逻辑 symbols
ieee/iec
连接 图解
顺序 号码 包装 号码 包装 描述
74F245SC M20B 20-含铅的 小 外形 整体的 电路 (soic), 电子元件工业联合会 ms-013, 0.300 宽
74F245SJ M20D 20-含铅的 小 外形 包装 (sop), eiaj 类型 ii, 5.3mm 宽
74F245MSA MSA20 20-含铅的 shrink 小 外形 包装 (ssop), eiaj 类型 ii, 5.3mm 宽
74F245MTC MTC20 20-含铅的 薄的 shrink 小 外形 包装 (tssop), 电子元件工业联合会 mo-153, 4.4mm 宽
74F245PC N20A 20-含铅的 塑料 双-在-线条 包装 (pdip), 电子元件工业联合会 ms-001, 0.300 宽
