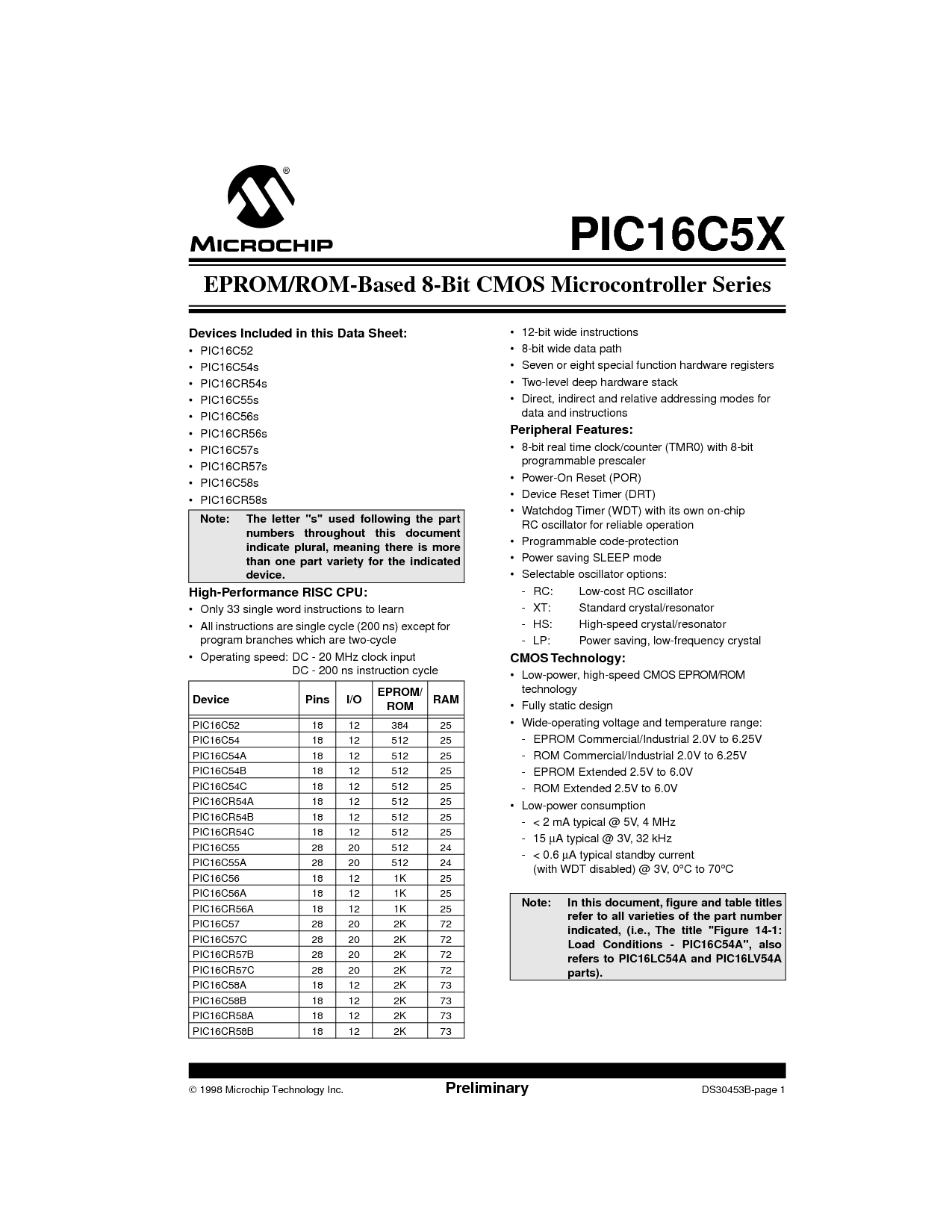

M
1998 微芯 技术 公司
初步的
ds30453b-页 1
PIC16C5X
设备 包含 在 这个 数据 薄板:
• PIC16C52
• PIC16C54s
• PIC16CR54s
• PIC16C55s
• PIC16C56s
• PIC16CR56s
• PIC16C57s
• PIC16CR57s
• PIC16C58s
• PIC16CR58s
高-效能 risc cpu:
• 仅有的 33 单独的 文字 说明 至 学习
• 所有 说明 是 单独的 循环 (200 ns) 除了 为
程序 分支 这个 是 二-循环
• 运行 速: 直流 - 20 mhz 时钟 输入
直流 - 200 ns 操作指南 循环
便条: 这 letter "s" 使用 下列的 这 部分
号码 全部地 这个 文档
表明 plural, meaning 那里 是 更多
比 一个 部分 多样性 为 这 表明
设备.
设备 管脚 i/o
非易失存储器/
只读存储器
内存
PIC16C52 18 12 384 25
PIC16C54 18 12 512 25
PIC16C54A 18 12 512 25
PIC16C54B 18 12 512 25
PIC16C54C 18 12 512 25
PIC16CR54A 18 12 512 25
PIC16CR54B 18 12 512 25
PIC16CR54C 18 12 512 25
PIC16C55 28 20 512 24
PIC16C55A 28 20 512 24
PIC16C56 18 12 1K 25
PIC16C56A 18 12 1K 25
PIC16CR56A 18 12 1K 25
PIC16C57 28 20 2K 72
PIC16C57C 28 20 2K 72
PIC16CR57B 28 20 2K 72
PIC16CR57C 28 20 2K 72
PIC16C58A 18 12 2K 73
PIC16C58B 18 12 2K 73
PIC16CR58A 18 12 2K 73
PIC16CR58B 18 12 2K 73
• 12-位 宽 说明
• 8-位 宽 数据 path
• 七 或者 第八 特定的 函数 硬件 寄存器
• 二-水平的 深的 硬件 堆栈
• 直接, 间接的 和 相关的 寻址 模式 为
数据 和 说明
附带的 特性:
• 8-位 real 时间 时钟/计数器 (tmr0) 和 8-位
可编程序的 预分频器
• 电源-在 重置 (por)
• 设备 重置 计时器 (drt)
• 看门狗 计时器 (wdt) 和 它的 自己的 在-碎片
rc 振荡器 为 可依靠的 运作
• 可编程序的 代号-保护
• 电源 节省 睡眠 模式
• 可选择的 振荡器 选项:
- rc: 低-费用 rc 振荡器
- xt: 标准 结晶/共振器
- hs: 高-速 结晶/共振器
- lp: 电源 节省, 低-频率 结晶
cmos 技术:
• 低-电源, 高-速cmos 非易失存储器/只读存储器
技术
• 全部地 静态的 设计
• 宽-运行 电压 和 温度 范围:
- 非易失存储器 商业的/工业的 2.0v 至 6.25v
- 只读存储器 商业的/工业的 2.0v 至 6.25v
- 非易失存储器 扩展 2.5v 至 6.0v
- 只读存储器 扩展 2.5v 至 6.0v
• 低-电源 消耗量
- < 2 毫安 典型 @ 5v, 4 mhz
- 15
µ
一个 典型 @ 3v, 32 khz
- < 0.6
µ
一个 典型 备用物品 电流
(和 wdt 无能) @ 3v, 0
°
c 至 70
°
C
便条: 在 这个 文档, figure 和 表格 titles
谈及 至 所有 varieties 的 这 部分 号码
表明, (i.e., 这 标题 "图示 14-1:
加载 情况 - pic16c54a", 也
谈及 至 pic16lc54a 和 pic16lv54a
部分).
非易失存储器/只读存储器-为基础 8-位 cmos 微控制器 序列
