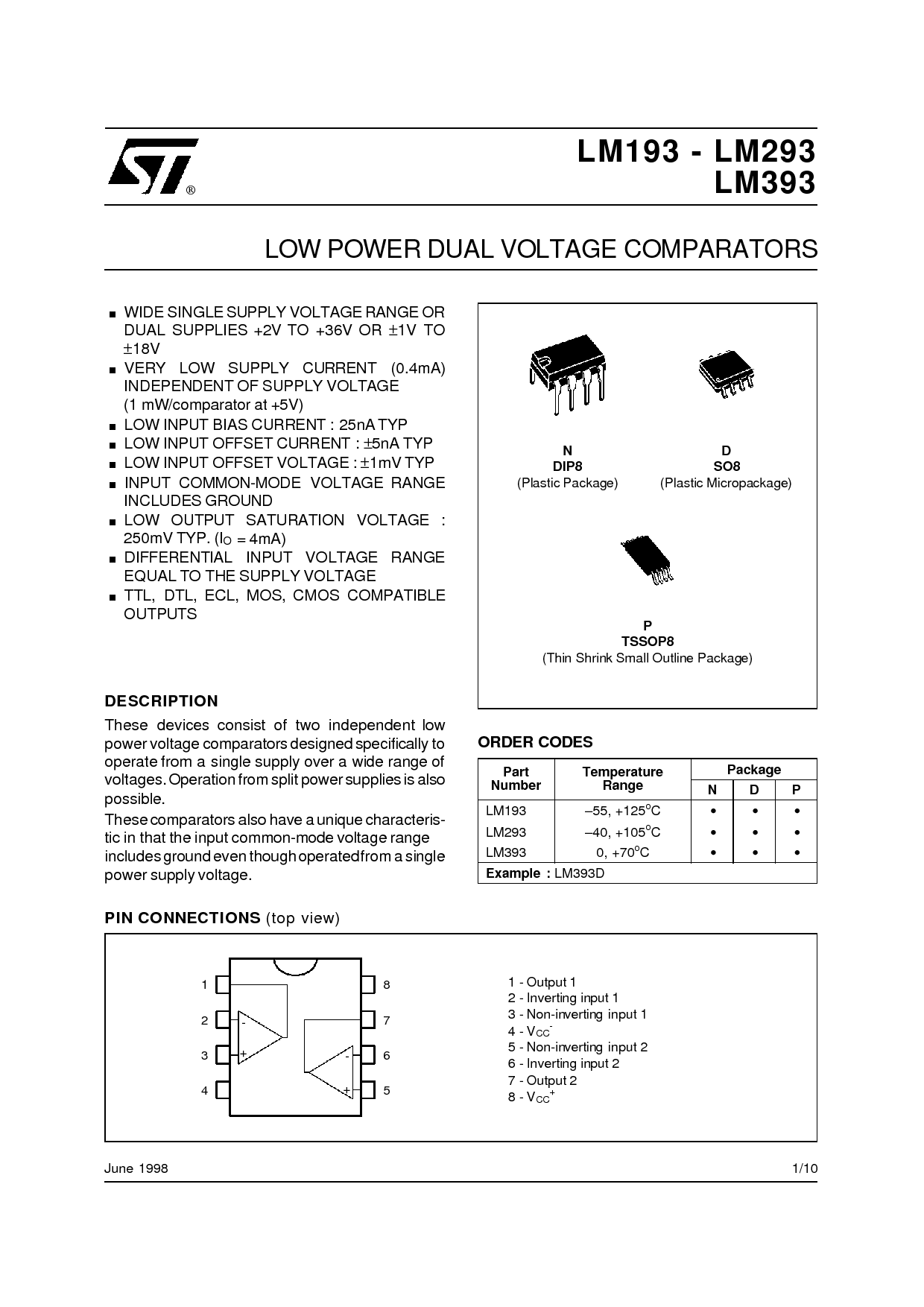

低 电源 双 电压 COMPARATORS
.
宽 单独的 供应 电压 范围 或者
双 供应 +2V 至 +36V 或者
±
1V 至
±
18V
.
非常 低 供应 电流 (0.4ma)
独立 的 供应 电压
(1 mw/比较器 在 +5v)
.
低 输入 偏差 电流 : 25nA 典型值
.
低 输入 补偿 电流 :
±
5nA 典型值
.
低 输入 补偿 电压 :
±
1mV 典型值
.
输入 一般模式 电压 范围
包含 地面
.
低 输出 饱和 电压 :
250mV 典型值 (i
O
=4ma)
.
差别的 输入 电压 范围
EQUAL 至 这 供应 电压
.
ttl, dtl, ecl, mos, CMOS 兼容
输出
DESCRIPTION
这些 设备 组成 的 二 独立 低
电源 电压 comparators 设计 specifically 至
运作 从 一个 单独的 供应 在 一个 宽 范围 的
电压.运作 从 分割 电源 供应 是 也
可能.
这些 comparators 也 有 一个 唯一的 characteris-
tic 在 那 这 输入 一般模式 电压 范围
包含地面 甚至 though运作从 一个 单独的
电源 供应 电压.
顺序 代号
部分
号码
温度
范围
包装
NDP
LM193 –55, +125
o
C
•••
LM293 –40, +105
o
C
•••
LM393 0, +70
o
C
•••
例子 :
LM393D
1
2
3
45
6
7
8
-
+
-
+
1 - 输出 1
2 - 反相的 输入 1
3 - 非-反相的 输入 1
4-v
CC
-
5 - 非-反相的 输入 2
6 - 反相的 输入 2
7 - 输出 2
8-v
CC
+
P在 CONNECTIONS
(顶 视图)
LM193 - LM293
LM393
六月 1998
N
DIP8
(塑料 包装)
D
SO8
(塑料 微组装)
P
TSSOP8
(薄的 Shrink 小 外形 包装)
1/10
