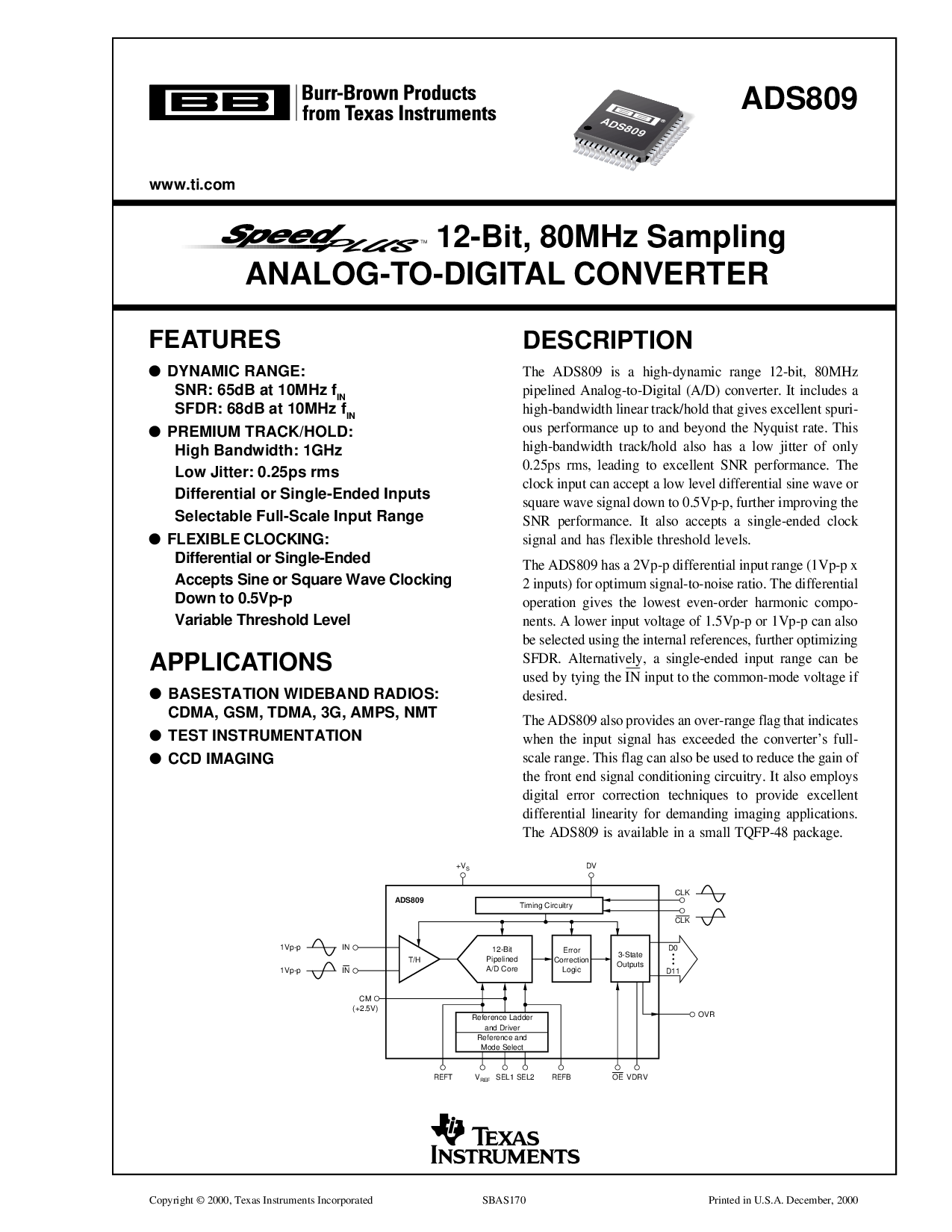

ADS809
12-位, 80mhz 抽样
相似物-至-数字的转换器
TM
特性
●
动态 范围:
snr: 65db 在 10mhz f
在
sfdr: 68db 在 10mhz f
在
●
premium 追踪/支撑:
高 带宽: 1ghz
低 jitter: 0.25ps rms
差别的 或者 单独的-结束 输入
可选择的 全部-规模 输入 范围
●
有伸缩性的 clocking:
差别的 或者 单独的-结束
accepts sine 或者 正方形的 波 clocking
向下 至 0.5vp-p
能变的 门槛 水平的
描述
这 ads809 是 一个 高-动态 范围 12-位, 80mhz
pipelined 相似物-至-数字的 (一个/d) 转换器. 它 包含 一个
高-带宽 直线的 追踪/支撑 那 给 极好的 spuri-
ous 效能 向上 至 和 在之外 这 nyquist 比率. 这个
高-带宽 追踪/支撑 也 有 一个 低 jitter 的 仅有的
0.25ps rms, leading 至 极好的 snr 效能. 这
时钟 输入 能 接受 一个 低 水平的 差别的 sine 波 或者
正方形的 波 信号 向下 至 0.5vp-p, 更远 improving 这
snr 效能. 它 也 accepts 一个 单独的-结束 时钟
信号 和 有 有伸缩性的 门槛 水平.
这 ads809 有 一个 2vp-p 差别的 输入 范围 (1vp-p x
2 输入) 为 最佳的 信号-至-噪音 比率. 这 差别的
运作 给 这 最低 甚至-顺序 调和的 混合-
nents. 一个 更小的 输入 电压 的 1.5vp-p 或者 1vp-p 能 也
是 选择 使用 这 内部的 references, 更远 optimizing
sfdr. alternatively, 一个 单独的-结束 输入 范围 能 是
使用 用 tying 这 在 输入 至 这 一般模式 电压 如果
desired.
这 ads809 也 提供 一个 在-范围 标记 那 indicates
当 这 输入 信号 有 超过 这 转换器’s 全部-
规模 范围. 这个 标记 能 也 是 使用 至 减少 这 增益 的
这 front 终止 信号 conditioning 电路系统. 它 也 雇用
数字的 错误 纠正 技巧 至 提供 极好的
差别的 线性 为 要求 imaging 产品.
这 ads809 是 有 在 一个 小 tqfp-48 包装.
产品
●
basestation wideband 收音机:
cdma, gsm, tdma, 3g, amps, nmt
●
测试 仪器
●
ccd imaging
