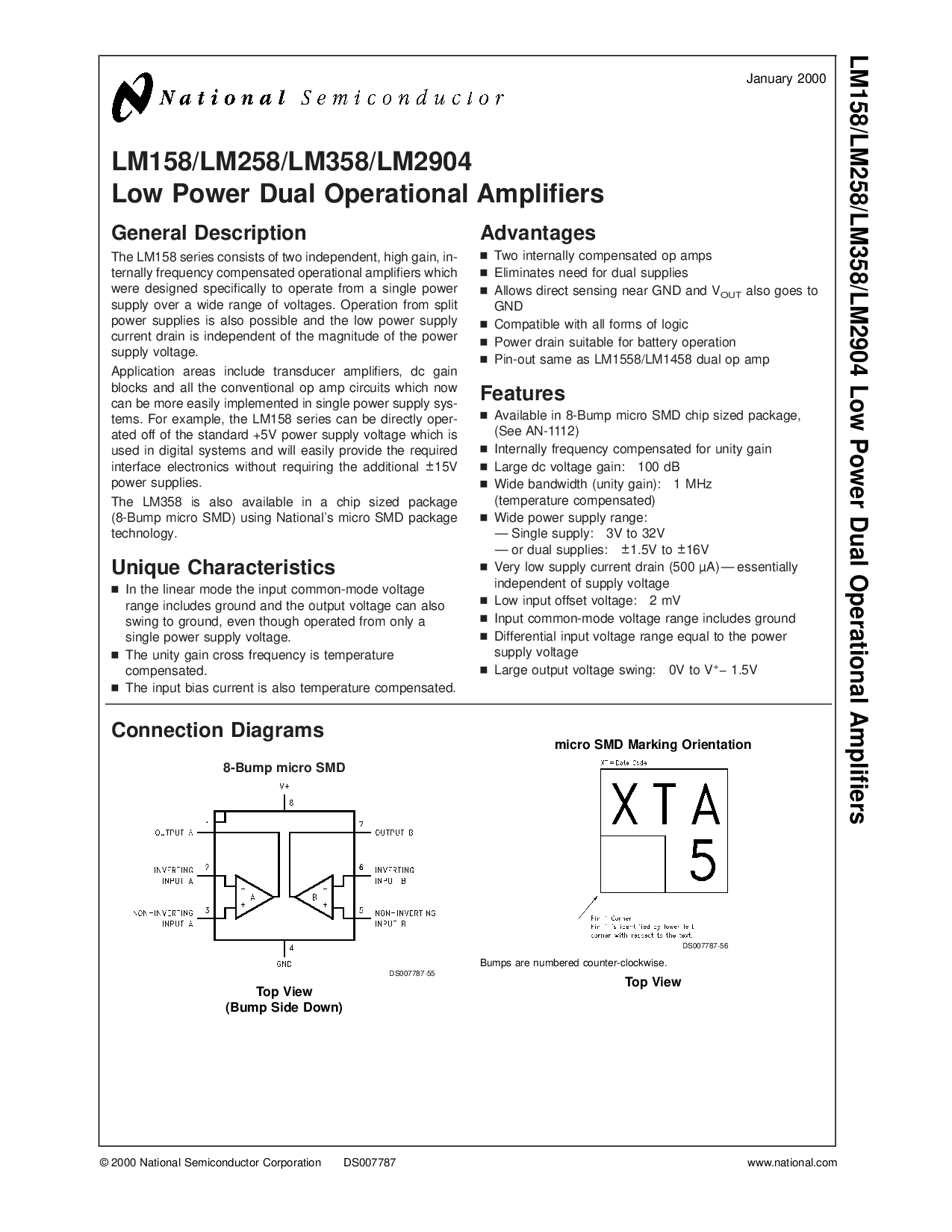

lm158/lm258/lm358/lm2904
低 电源 双 运算的 放大器
一般 描述
这 LM158 序列 组成 的 二 独立, 高 增益, 在-
ternally 频率 补偿 运算的 放大器 这个
是 设计 specifically 至 运作 从 一个 单独的 电源
供应 在 一个 宽 范围 的 电压. 运作 从 分割
电源 供应 是 也 可能 和 这 低 电源 供应
电流 流 是 独立 的 这 巨大 的 这 电源
供应 电压.
应用 areas 包含 transducer 放大器, 直流 增益
blocks 和 所有 这 常规的 运算 放大 电路 这个 now
能 是 更多 容易地 执行 在 单独的 电源 供应 sys-
tems. 为 例子, 这 LM158 序列 能 是 直接地 oper-
ated 止 的 这 标准 +5V 电源 供应 电压 这个 是
使用 在 数字的 系统 和 将 容易地 提供 这 必需的
接口 electronics 没有 需要 这 额外的
±
15V
电源 供应.
这 LM358 是 也 有 在 一个 碎片 sized 包装
(8-bump 微观的 smd) 使用 National’s 微观的 SMD 包装
技术.
唯一的 特性
n
在 这 直线的 模式 这 输入 一般模式 电压
范围 包含 地面 和 这 输出 电压 能 也
摆动 至 地面, 甚至 though 运作 从 仅有的 一个
单独的 电源 供应 电压.
n
这 统一体 增益 交叉 频率 是 温度
补偿.
n
这 输入 偏差 电流 是 也 温度 补偿.
有利因素
n
二 内部 补偿 运算 放大器
n
排除 需要 为 双 供应
n
准许 直接 感觉到 near 地 和 V
输出
也 变得 至
地
n
兼容 和 所有 形式 的 逻辑
n
电源 流 合适的 为 电池 运作
n
管脚-输出 一样 作 lm1558/lm1458 双 运算 放大
特性
n
有 在 8-bump 微观的 SMD 碎片 sized 包装,
(看 一个-1112)
n
内部 频率 补偿 为 统一体 增益
n
大 直流 电压 增益: 100 dB
n
宽 带宽 (统一体 增益): 1 MHz
(温度 补偿)
n
宽 电源 供应 范围:
— 单独的 供应: 3V 至 32V
— 或者 双 供应:
±
1.5v 至
±
16V
n
非常 低 供应 电流 流 (500 µa) — essentially
独立 的 供应 电压
n
低 输入 补偿 电压: 2 mV
n
输入 一般模式 电压 范围 包含 地面
n
差别的 输入 电压 范围 equal 至 这 电源
供应 电压
n
大 输出 电压 摆动: 0V 至 V
+
− 1.5v
连接 图解
8-bump 微观的 SMD
ds007787-55
顶 视图
(bump 一侧 向下)
微观的 SMD 标记 方向
ds007787-56
Bumps 是 numbered 计数器-clockwise.
顶 视图
January 2000
lm158/lm258/lm358/lm2904 低 电源 双 运算的 放大器
© 2000 国家的 半导体 公司 DS007787 www.国家的.com
