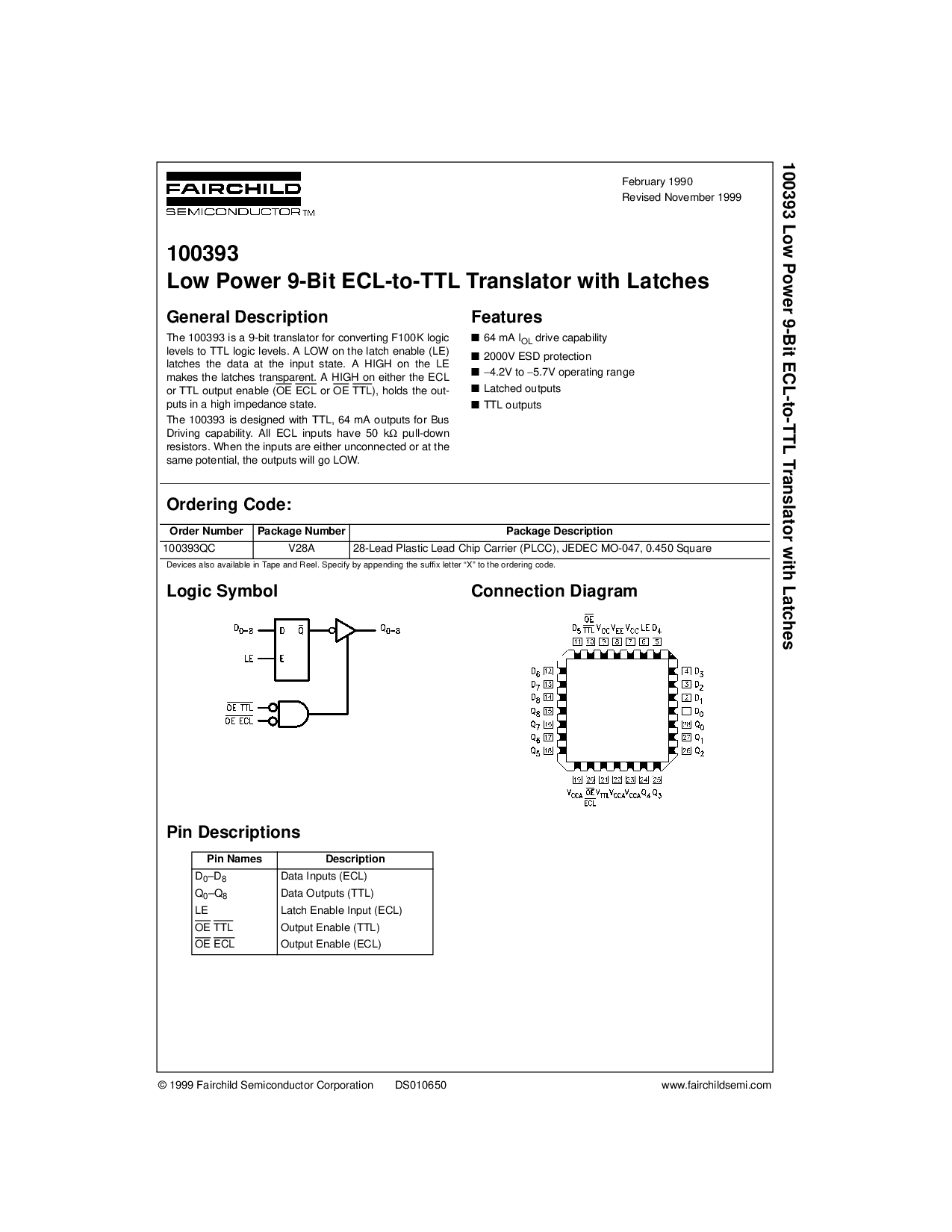

© 1999 仙童 半导体 公司 DS010650 www.fairchildsemi.com
二月 1990
修订 十一月 1999
100393 低 电源 9-位 ecl-至-ttl 翻译 和 latches
100393
低 电源 9-位 ecl-至-ttl 翻译 和 latches
一般 描述
这 100393 是 一个 9-位 翻译 为 converting f100k 逻辑
水平 至 ttl 逻辑 水平. 一个 低 在 这 获得 使能 (le)
latches 这 数据 在 这 输入 状态. 一个 高 在 这 le
制造 这 latches transparent. 一个 高 在 也 这 ecl
或者 ttl 输出 使能 (oe
ECL或者 oeTTL), holds 这 输出-
puts 在 一个 高 阻抗 状态.
这 100393 是 设计 和 ttl, 64 毫安 输出 为 总线
驱动 能力. 所有 ecl 输入 有 50 k
Ω
拉-向下
电阻器. 当 这 输入 是 也 unconnected 或者 在 这
一样 潜在的, 这 输出 将 go 低.
特性
■
64 毫安 i
OL
驱动 能力
■
2000v 静电释放 保护
■
−
4.2v 至
−
5.7v 运行 范围
■
latched 输出
■
ttl 输出
订货 代号:
设备 也 有 在 录音带 和 卷轴. 具体说明 用 appending 这 后缀 letter “x” 至 这 订货 代号.
逻辑 标识
管脚 描述
连接 图解
顺序 号码 包装 号码 包装 描述
100393QC V28A 28-含铅的 塑料 含铅的 碎片 运输车 (plcc), 电子元件工业联合会 mo-047, 0.450 正方形的
管脚 names 描述
D
0
–
D
8
数据 输入 (ecl)
Q
0
–
Q
8
数据 输出 (ttl)
LE 获得 使能 输入 (ecl)
OE
TTL 输出 使能 (ttl)
OE
ECL 输出 使能 (ecl)
