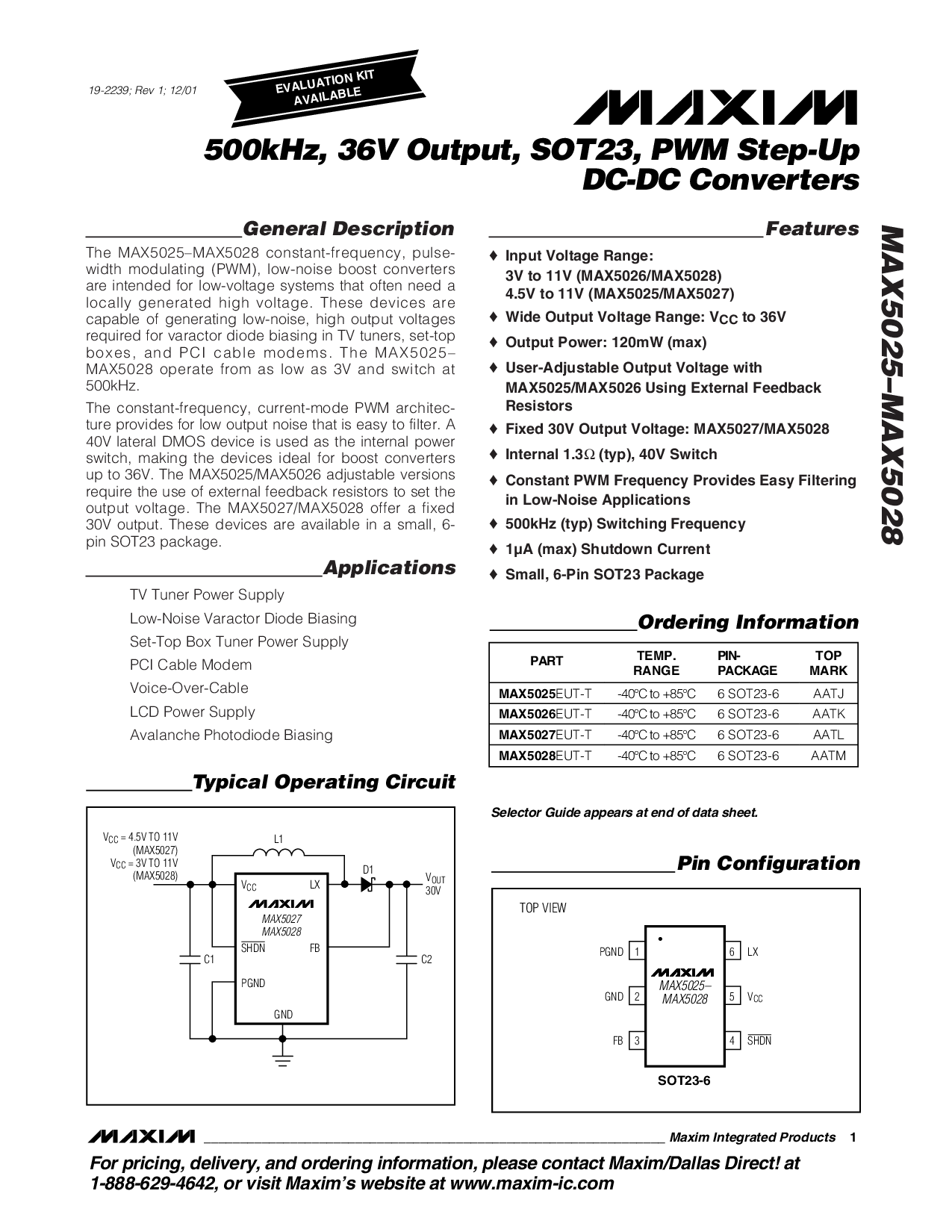

概述 描述
这 max5025–max5028 常数-频率, 脉冲-
宽度 调制 (pwm), 低噪声 增压 转换器
是 预期 用于 低电压 系统 那 经常 需要 一个
本地 已生成 高 电压. 这些 设备 是
有能力 的 生成 低-噪声, 高 输出 电压
必填项 用于 变容二极管 二极管 偏置 入点 tv 调谐器, 机顶盒
盒子, 和 pci 电缆 调制解调器. 这 max5025–
max5028 操作 从 作为 低 作为 3v 和 开关 在
500khz.
这 常数-频率, 电流模式 pwm 建筑结构-
真实 提供 用于 低 输出 噪声 那 是 容易 至 过滤器. 一个
40v 横向 dmos 设备 是 已使用 作为 这 内部 电源
开关, 制作 这 设备 理想 用于 增压 转换器
向上 至 36v. 这 max5025/max5026 可调 版本
需要 这 使用 的 外部 反馈 电阻 至 设置 这
输出 电压. 这 max5027/max5028 报价 一个 固定
30v 输出. 这些 设备 是 可用 入点 一个 小, 6-
管脚 sot23 包装.
应用程序
tv 调谐器 电源 供应
低噪声 变容二极管 二极管 偏置
机顶盒 框 调谐器 电源 供应
pci 电缆 调制解调器
语音-结束-电缆
lcd 电源 供应
雪崩 光电二极管 偏置
特点
♦
输入 电压 范围:
3v 至 11v (max5026/max5028)
4.5v 至 11v (max5025/max5027)
♦
宽 输出 电压 范围: v
抄送
至 36v
♦
输出 电源: 120mw (最大值)
♦
用户-可调 输出 电压 与
max5025/max5026 使用 外部 反馈
电阻
♦
固定 30v 输出 电压: max5027/max5028
♦
内部 1.3
Ω
(典型值), 40v 开关
♦
常数 pwm 频率 提供 容易 过滤
入点 低噪声 应用程序
♦
500khz (典型值) 开关 频率
♦
1µa (最大值) 停机 电流
♦
小, 6-管脚 sot23 包装
MAX5025–MAX5028
500khz, 36v 输出, sot23, pwm 升压
直流-直流 转换器
________________________________________________________________
马克西姆 综合 产品
1
地
fb
16LX
5V
抄送
PGND
MAX5025–
MAX5028
sot23-6
顶部 查看
2
34
SHDN
管脚 配置
v
出点
30V
C1 C2
L1
v
抄送
= 4.5v 至 11v
(max5027)
v
抄送
= 3v 至 11v
(max5028)
D1
v
抄送
地
fb
PGND
LX
MAX5027
MAX5028
SHDN
典型 操作 电路
19-2239; rev 1; 12/01
评价 工具包
可用
订购 信息
part
温度
范围
管脚-
packa通用电气
顶部
标记
MAX5025
eut-t -40
°
c至 +85
°
c 6 sot23-6 AATJ
MAX5026
eut-t -40
°
c至 +85
°
c 6 sot23-6 AATK
MAX5027
eut-t -40
°
c至 +85
°
c 6 sot23-6 AATL
MAX5028
eut-t -40
°
c至 +85
°
c 6 sot23-6 AATM
用于 定价, 交货, 和 订购 信息, 请 联系人 马克西姆/达拉斯市 direct! 在
1-888-629-4642, 或 参观 马克西姆’s 网站 在 www.马克西姆-集成电路.com
选择器 指南 出现 在 结束 的 数据 工作表.
