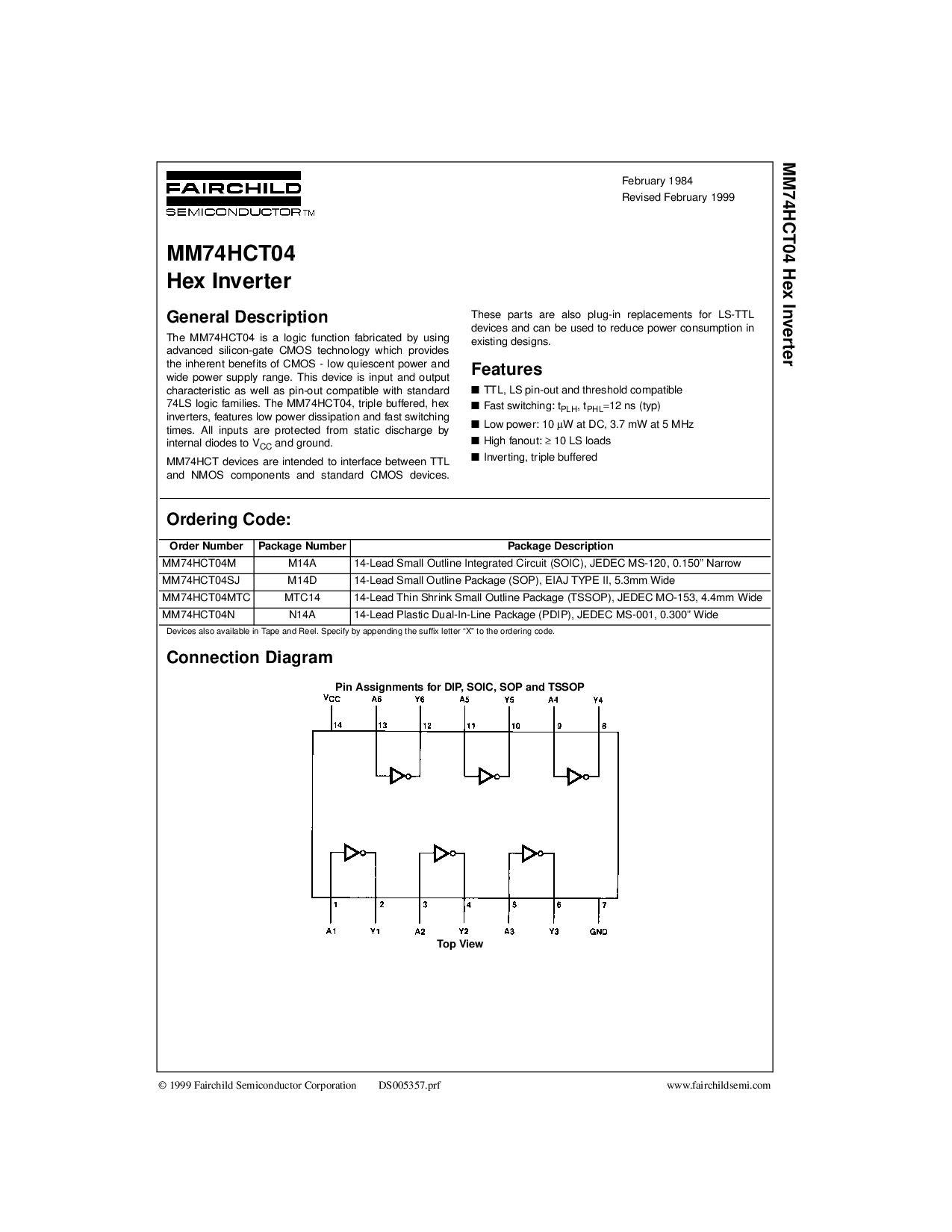

二月 1984
修订 二月 1999
mm74hct04 十六进制 逆变器
© 1999 仙童 半导体 公司 ds005357.prf www.仙女半.com
MM74HCT04
十六进制 逆变器
概述 描述
这 mm74hct04 是 一个 逻辑 功能 预制 由 使用
高级 硅栅 cmos 技术 哪个 提供
这 固有的 好处 的 cmos - 低 静态 电源 和
宽 电源 供应 范围. 这个 设备 是 输入 和 输出
特性 作为 井 作为 pin-out 兼容 与 标准
74ls 逻辑 家庭. 这 mm74hct04, 三倍 缓冲, 十六进制
逆变器, 特点 低 电源 耗散 和 快 开关
次. 全部 输入 是 保护 从 静态 放电 由
内部 二极管 至 v
抄送
和 接地.
mm74hct 设备 是 预期 至 接口 之间 ttl
和 nmos 组件 和 标准 cmos 设备.
这些 零件 是 也 插件 更换件 用于 ls-ttl
设备 和 可以 是 已使用 至 减少 电源 消费 入点
现有 设计.
特点
■
ttl, ls pin-out 和 阈值 兼容
■
快 开关: t
PLH
, t
PHL
=
12 ns (典型值)
■
低 电源: 10
µ
w 在 直流, 3.7 mw 在 5 mhz
■
高 扇出:
≥
10 ls 荷载
■
反转, 三倍 缓冲
订购 代码:
设备 也 可用 入点 胶带 和 卷轴. 指定 由 追加 这 后缀 信函 “x” 至 这 订购 代码.
连接 图表
管脚 作业 用于 倾角, soic, sop 和 tssop
顶部view
订单 号码 包装 号码 包装 描述
MM74HCT04M M14A
14-铅 小 大纲 综合 电路 (soic), 电子元件工业联合会 ms-120, 0.150” 窄
MM74HCT04SJ M14D 14-铅 小 大纲 包装 (sop), eiaj 类型 二, 5.3mm 宽
MM74HCT04MTC MTC14 14-铅 薄 收缩 小 大纲 包装 (tssop), 电子元件工业联合会 mo-153, 4.4mm 宽
MM74HCT04N N14A 14-铅 塑料 双列直插式 包装 (pdip), 电子元件工业联合会 ms-001, 0.300” 宽
