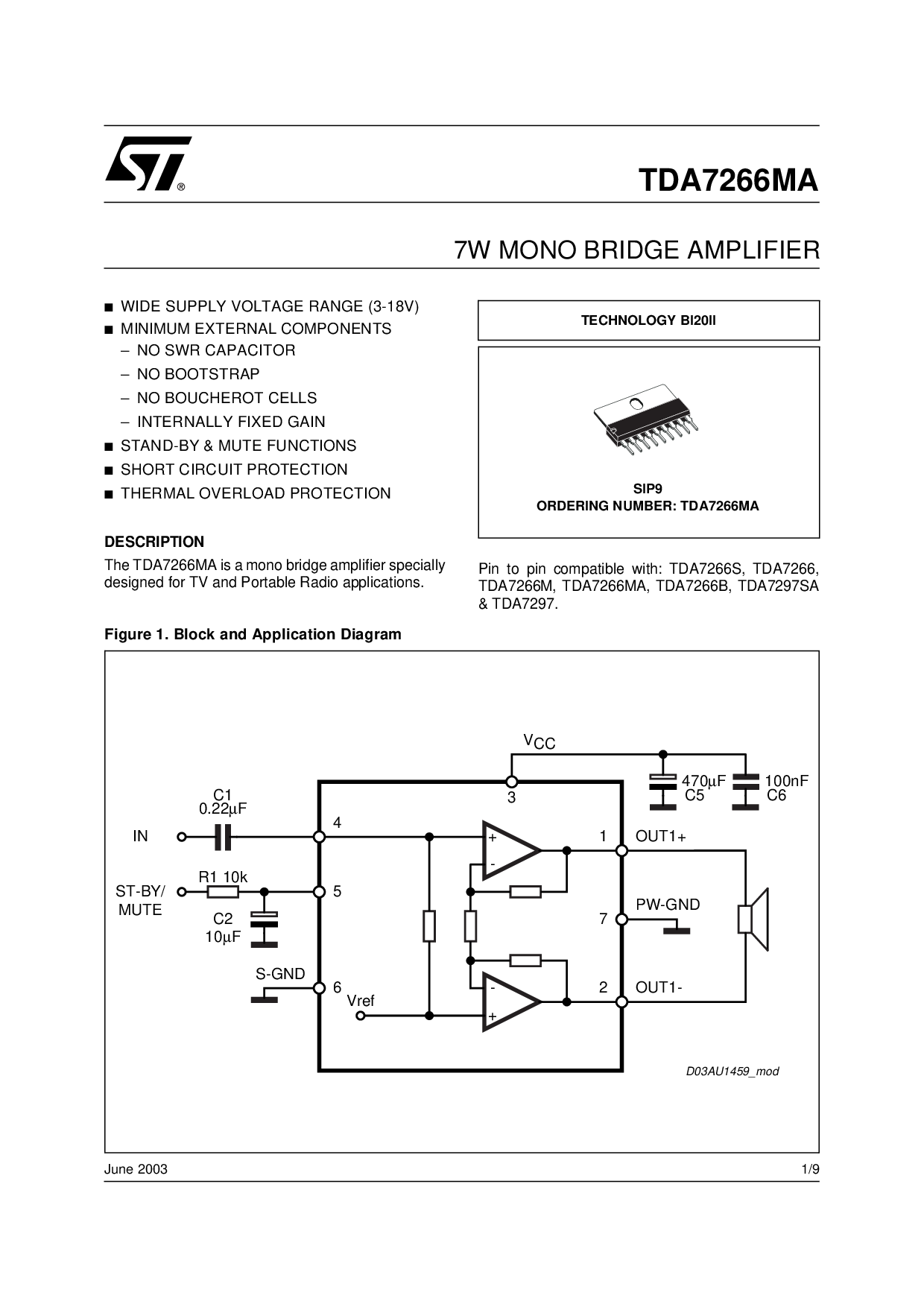

1/9
TDA7266MA
六月 2003
■
宽 供应 电压 范围 (3-18v)
■
最小 外部 组件
– 非 swr 电容
– 非 自举
– 非 boucherot cells
– 内部 fixed 增益
■
保卫-用 &放大; 沉默的 功能
■
短的 电路 保护
■
热的 超载 保护
描述
这 tda7266ma 是 一个 mono 桥 放大器 specially
设计 为 tv 和 可携带的 无线电 产品.
管脚 至 管脚 兼容 和: tda7266s, tda7266,
tda7266m, tda7266ma, tda7266b, tda7297sa
&放大; tda7297.
SIP9
订货 号码: tda7266ma
7w mono 桥 放大器
图示 1. 块 和 应用 图解
1
C5 C6
2
4
Vref
st-用/
沉默的
5
在
0.22
µ
F
C1
C2
10
µ
F
r1 10k
V
CC
3
d03au1459_mod
+
-
-
+
OUT1+
out1-
7
6
s-地
pw-地
470
µ
F 100nF
技术 bi20ii
