© 2000 仙童 半导体 公司 DS006388 www.fairchildsemi.com
8月 1986
修订 march 2000

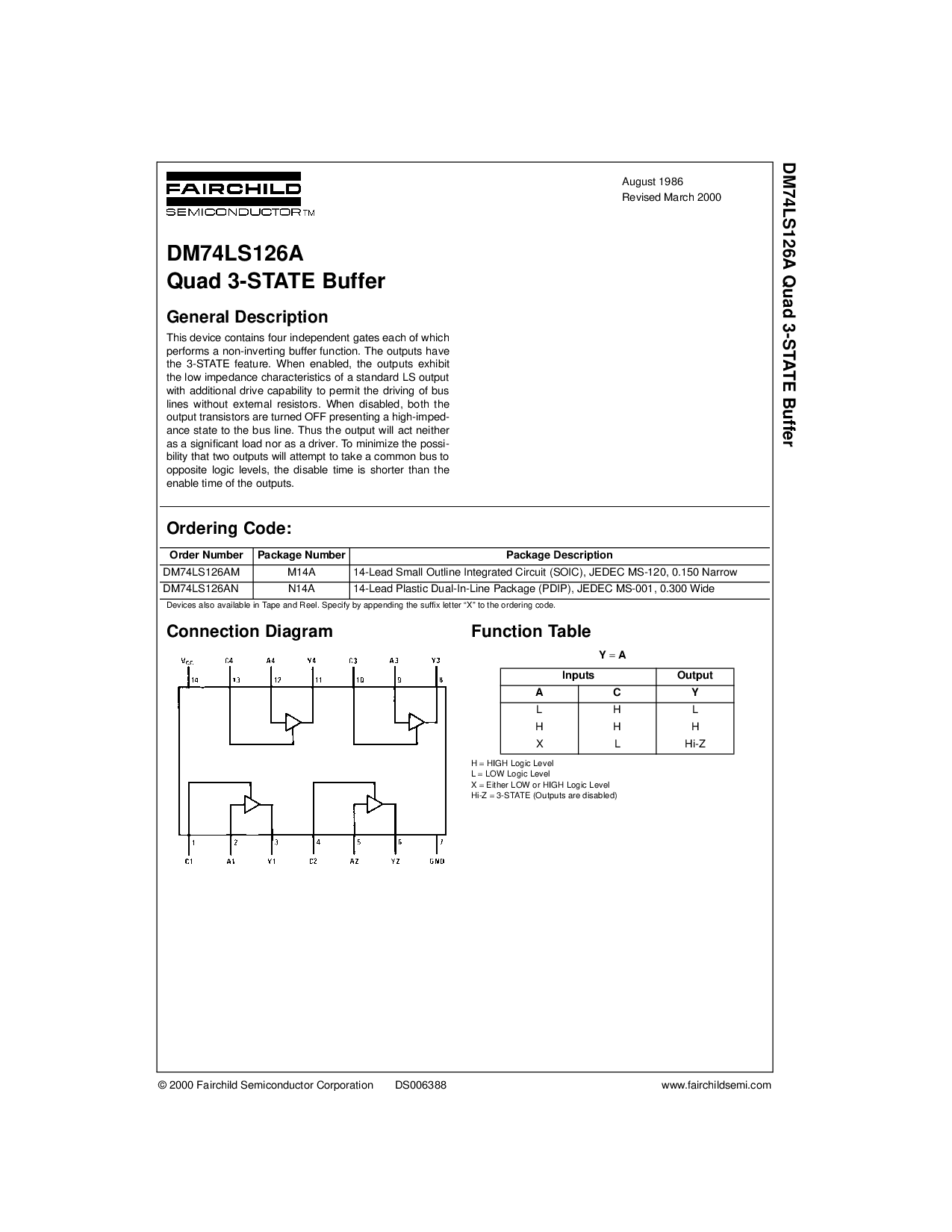

dm74ls126a 四方形 3-状态 缓存区
DM74LS126A
四方形 3-状态 缓存区
一般 描述
这个 设备 包含 四 独立 门 各自 的 这个
执行 一个 非-反相的 缓存区 函数. 这 输出 有
这 3-状态 特性. 当 使能, 这 输出 展览
这 低 阻抗 特性 的 一个 标准 ls 输出
和 额外的 驱动 能力 至 准许 这 驱动 的 总线
线条 没有 外部 电阻器. 当 无能, 两个都 这
输出 晶体管 是 转变 止 presenting 一个 高-imped-
ance 状态 至 这 总线 线条. 因此 这 输出 将 act neither
作 一个 重大的 加载 也不 作 一个 驱动器. 至 降低 这 possi-
bility 那 二 输出 将 attempt 至 引领 一个 一般 总线 至
opposite 逻辑 水平, 这 使不能运转 时间 是 shorter 比 这
使能 时间 的 这 输出.
订货 代号:
设备 也 有 在 录音带 和 卷轴. 具体说明 用 appending 这 后缀 letter “x” 至 这 订货 代号.
连接 图解 函数 表格
Y
=
一个
H
=
高 逻辑 水平的
L
=
低 逻辑 水平的
X
=
也 低 或者 高 逻辑 水平的
hi-z
=
3-状态 (输出 是 无能)
顺序 号码 包装 号码 包装 描述
DM74LS126AM M14A 14-含铅的 小 外形 整体的 电路 (soic), 电子元件工业联合会 ms-120, 0.150 narrow
DM74LS126AN N14A 14-含铅的 塑料 双-在-线条 包装 (pdip), 电子元件工业联合会 ms-001, 0.300 宽
输入 输出
ACY
LHL
HHH
X L hi-z
