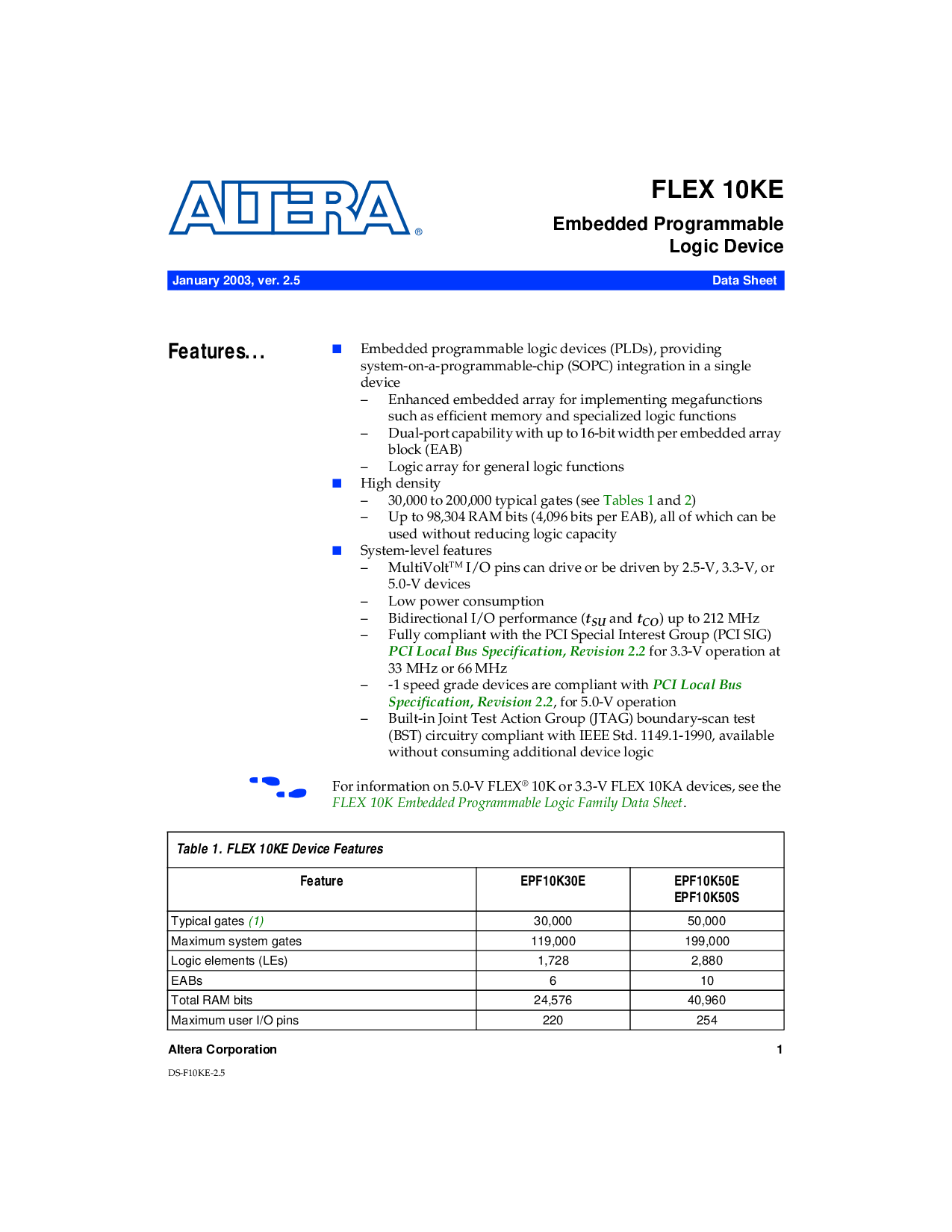

altera 公司 1
flex 10ke
embedded 可编程序的
逻辑 设备
january 2003, ver. 2.5 数据 薄板
DS-F10KE-2.5
®
特性...
■
embedded 可编程序的 逻辑 设备 (plds), 供应
系统-在-一个-可编程序的-碎片 (sopc) integration 在 一个 单独的
设备
– 增强 embedded 排列 为 implementing megafunctions
此类 作 效率高的 记忆 和 specialized 逻辑 功能
– 双-端口 能力 和 向上 至 16-位 宽度 每 embedded 排列
块 (eab)
– 逻辑 排列 为 一般 逻辑 功能
■
高 密度
– 30,000 至 200,000 典型 门 (看Tables 1和2)
– 向上 至 98,304 内存 位 (4,096 位 每 eab), 所有 的 这个 能 是
使用 没有 减少 逻辑 capacity
■
系统-水平的 特性
– MultiVolt
TM
i/o 管脚 能 驱动 或者 是 驱动 用 2.5-v, 3.3-v, 或者
5.0-v 设备
– 低 电源 消耗量
– 双向的 i/o 效能 (
t
SU
和
t
CO
) 向上 至 212 mhz
– 全部地 一致的 和 这 pci 特定的 interest 组 (pci sig)
pci local 总线 规格, 修订 2.2
为 3.3-v 运作 在
33 mhz 或者 66 mhz
– -1 速 等级 设备 是 一致的 和
pci local 总线
规格, 修订 2.2
, 为 5.0-v 运作
– 建造-在 joint 测试 action 组 (jtag) boundary-scan 测试
(bst) 电路系统 一致的 和 ieee 标准. 1149.1-1990, 有
没有 consuming 额外的 设备 逻辑
f
为 信息 在 5.0-v flex
®
10k 或者 3.3-v flex 10ka 设备, 看 这
flex 10k embedded 可编程序的 逻辑 家族 数据 薄板
.
表格 1. flex 10ke 设备 特性
特性 EPF10K30E EPF10K50E
EPF10K50S
典型 门
(1)
30,000 50,000
最大 系统 门 119,000 199,000
逻辑 elements (les) 1,728 2,880
EABs 6 10
总的 内存 位 24,576 40,960
最大 用户 i/o 管脚 220 254
