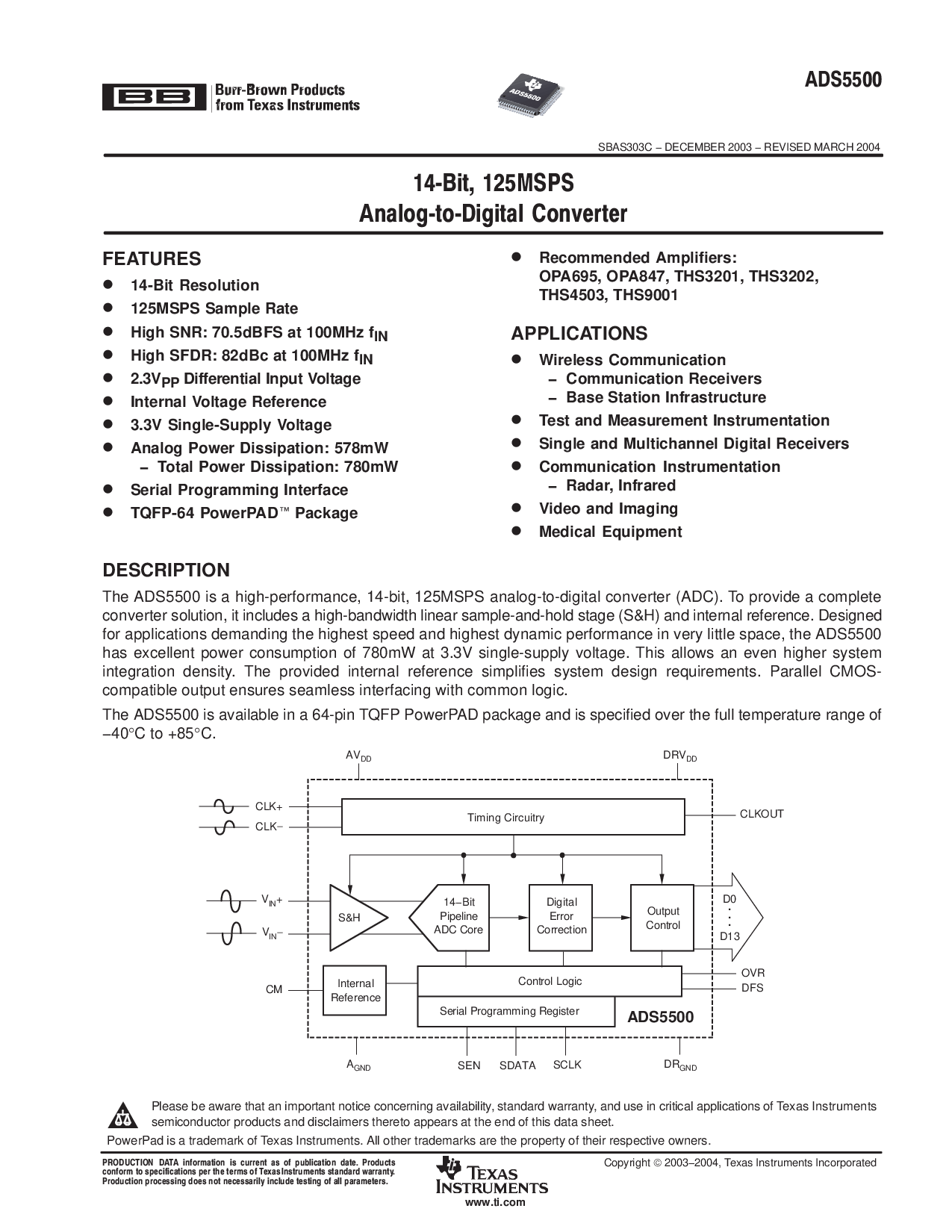

sbas303c − 12月 2003 − 修订 march 2004
特性
14-位 决议
125msps 样本 比率
高 snr: 70.5dbfs 在 100mhz f
在
高 sfdr: 82dbc 在 100mhz f
在
2.3v
PP
差别的 输入 电压
内部的 电压 涉及
3.3v 单独的-供应 电压
相似物 电源 消耗: 578mw
− 总的 电源 消耗: 780mw
串行 程序编制 接口
tqfp-64 powerpad
包装
推荐 放大器:
opa695, opa847, ths3201, ths3202,
ths4503, ths9001
产品
无线的 交流
− 交流 接受者
− 根基 station infrastructure
测试 和 度量 仪器
单独的 和 multichannel 数字的 接受者
交流 仪器
− radar,Infrared
video 和 imaging
medical 设备
描述
这 ads5500 是 一个 高-效能, 14-位, 125msps 相似物-至-数字的 转换器 (模数转换器). 至 提供 一个 完全
转换器解决方案, 它 包含 一个 高-带宽 直线的 样本-和-支撑 平台 (s&放大;h) 和 内部的 reference. 设计
为 产品 要求 这 最高的 速 和 最高的 动态 效能 在 非常 little 空间, 这 ads5500
有 极好的 电源 消耗量 的 780mw 在 3.3v 单独的-供应 电压. 这个 准许 一个 甚至 高等级的 系统
integration 密度. 这 提供 内部的 涉及 使简化 系统 设计 (所需的)东西. 并行的 cmos-
兼容 输出 确保 seamless 接合 和 一般 逻辑.
这 ads5500 是 有 在 一个 64-管脚 tqfp powerpad 包装 和 是 specified 在 这 全部 温度 范围 的
−40
°
c 至 +85
°
c.
14−Bit
Pipeline
模数转换器 核心
s&放大;h
CLK+
CLK
−
CLKOUT
V
在
+
V
在
−
数字的
错误
纠正
定时 电路系统
内部的
涉及
控制 逻辑
串行 程序编制 寄存器
输出
控制
AV
DD
D0
.
.
.
D13
CM
OVR
DFS
ADS5500
一个
地
DR
地
SEN SDATA
SCLK
DRV
DD
PowerPad是 一个 商标 的 德州 器械. 所有 其它 商标 是 这 所有物 的 它们的 各自的 所有权人.
www.德州仪器.com
版权
2003−2004, texas 器械 组成公司的
请 是 知道 那 一个 重要的 注意 涉及 有效性, 标准 保用单, 和 使用 在 核心的 产品 的 texas 器械
半导体 产品 和 免责声明 附之 呈现 在 这 终止 的 这个 数据 薄板.
