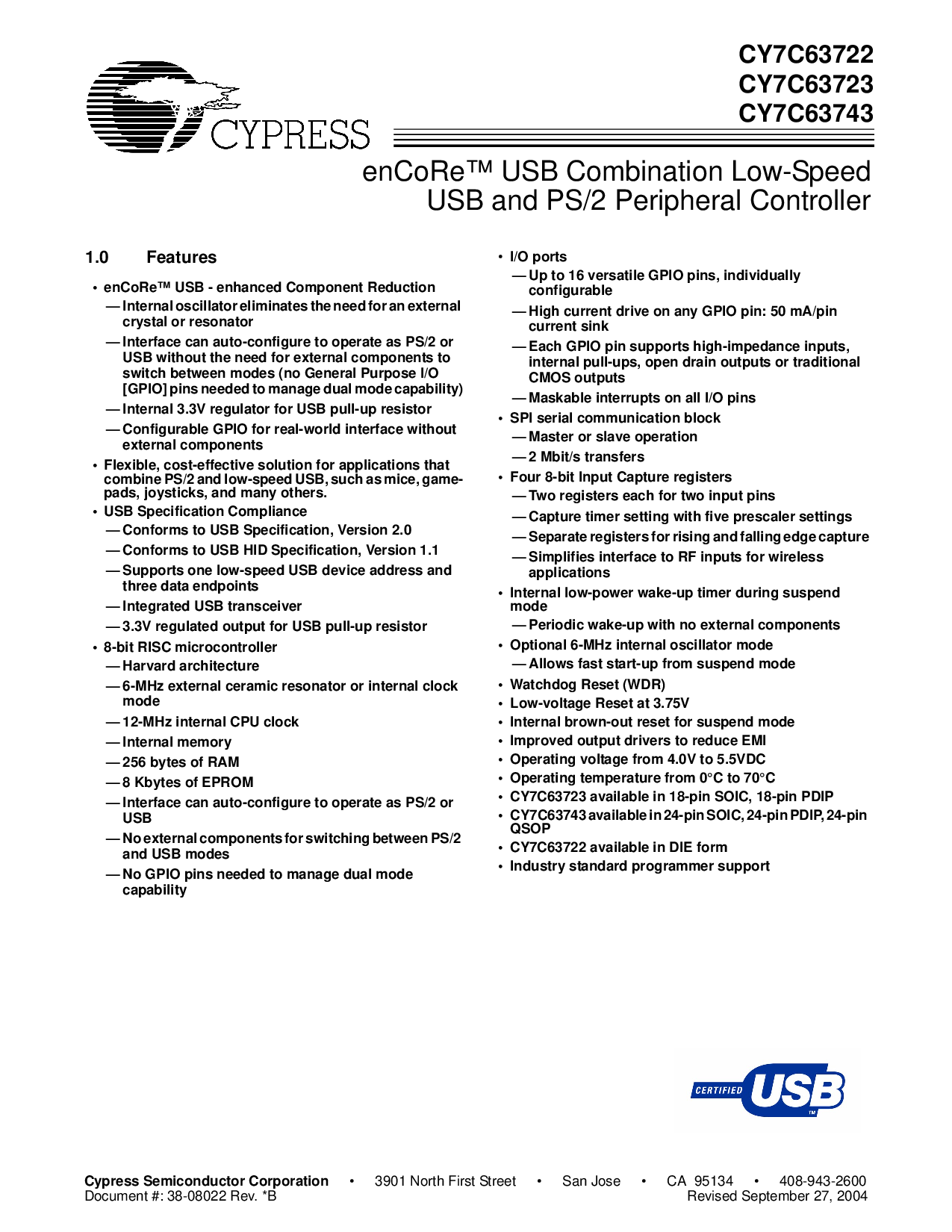

encore™ usb 结合体 低-速
usb 和 ps/2 附带的 控制
CY7C63722
CY7C63723
CY7C63743
Cypress 半导体 公司
•
3901 北 第一 街道
•
San Jose
•
ca 95134
•
408-943-2600
文档 #: 38-08022 rev. *b 修订 九月 27, 2004
1.0 特性
• encore™ usb - 增强 组件 减少
— 内部的 振荡器 排除 这 需要 为 一个 外部
结晶 或者 共振器
— 接口 能 自动-配置 至 运作 作 ps/2 或者
usb 没有 这 需要 为 外部 组件 至
转变 在 模式 (非 一般 目的 i/o
[gpio] 管脚 需要 至 manage 双 模式 能力)
— 内部的 3.3v 调整器 为 usb 拉-向上 电阻
— configurable gpio 为 real-world 接口 没有
外部 组件
• 有伸缩性的, 费用-有效的 解决方案 为 产品 那
联合的 ps/2 和 低-速 usb, 此类 作 mice, game-
焊盘, joysticks, 和 许多 其他.
• usb 规格 遵从
— 遵从 至 usb 规格, 版本 2.0
— 遵从 至 usb hid 规格, 版本 1.1
— 支持 一个 低-速 usb 设备 地址 和
三 数据 endpoints
— 整体的 usb transceiver
— 3.3v 管制 输出 为 usb 拉-向上 电阻
• 8-位 risc 微控制器
— harvard architecture
— 6-mhz 外部 陶瓷的 共振器 或者 内部的 时钟
模式
— 12-mhz 内部的 cpu 时钟
— 内部的 记忆
— 256 字节 的 内存
— 8 kbytes 的 非易失存储器
— 接口 能 自动-配置 至 运作 作 ps/2 或者
USB
— 非 外部 组件 为 切换 在 ps/2
和 usb 模式
— 非 gpio 管脚 需要 至 manage 双 模式
能力
•
i/o 端口
—
向上 至 16 多功能的 gpio 管脚, individually
configurable
—
高 电流 驱动 在 任何 gpio 管脚: 50 毫安/管脚
电流 下沉
—
各自 gpio 管脚 支持 高-阻抗 输入,
内部的 拉-ups, 打开 流 输出 或者 传统的
cmos 输出
—
maskable 中断 在 所有 i/o 管脚
•
spi 串行 交流 块
—
主控 或者 从动装置 运作
—
2 mbit/s transfers
•
四 8-位 输入 俘获 寄存器
—
二 寄存器 各自 为 二 输入 管脚
—
俘获 计时器 设置 和 five 预分频器 settings
—
独立的 寄存器 为 rising 和 下落 边缘 俘获
—
使简化 接口 至 rf 输入 为 无线的
产品
•
内部的 低-电源 wake-向上 计时器 在 suspend
模式
—
periodic wake-向上 和 非 外部 组件
•
optional 6-mhz 内部的 振荡器 模式
—
准许 快 开始-向上 从 suspend 模式
•
看门狗 重置 (wdr)
•
低-电压 重置 在 3.75v
•
内部的 褐色-输出 重置 为 suspend 模式
•
改进 输出 驱动器 至 减少 emi
•
运行 电压 从 4.0v 至 5.5vdc
•
运行 温度 从 0
°
c 至 70
°
C
•
cy7c63723 有 在 18-管脚 soic, 18-管脚 pdip
•
cy7c63743 有 在 24-管脚 soic, 24-管脚 pdip, 24-pin
QSOP
•
cy7c63722 有 在 消逝 表格
•
工业 标准 programmer 支持
