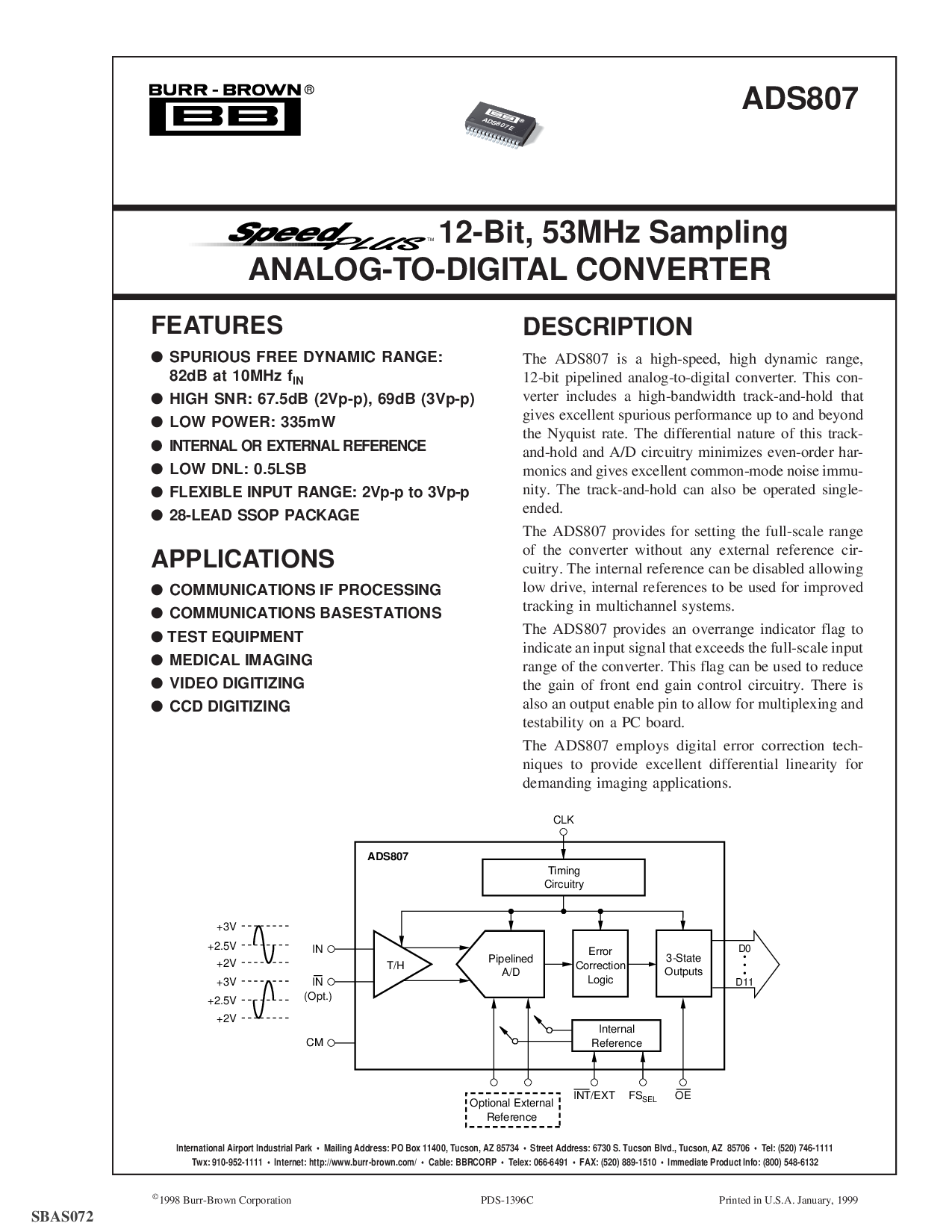

ADS807
®
12-位, 53mhz 抽样
相似物-至-数字的转换器
特性
●
spurious 自由 动态 范围:
82db 在 10mhz f
在
●
高 snr: 67.5db (2vp-p), 69db (3vp-p)
●
低 电源: 335mw
●
内部的 或者 外部 涉及
●
低 dnl: 0.5lsb
●
有伸缩性的 输入 范围: 2vp-p 至 3vp-p
●
28-含铅的 ssop 包装
TM
描述
这 ads807 是 一个 高-速, 高 动态 范围,
12-位 pipelined 相似物-至-数字的 转换器. 这个 con-
verter 包含 一个 高-带宽 追踪-和-支撑 那
给 极好的 spurious 效能 向上 至 和 在之外
这 nyquist 比率. 这 差别的 nature 的 这个 追踪-
和-支撑 和 一个/d 电路系统 降低 甚至-顺序 har-
monics 和 给 极好的 一般模式 噪音 immu-
nity. 这 追踪-和-支撑 能 也 是 运作 单独的-
结束.
这 ads807 提供 为 设置 这 全部-规模 范围
的 这 转换器 没有 任何 外部 涉及 cir-
cuitry. 这 内部的 涉及 能 是 无能 准许
低 驱动, 内部的 references 至 是 使用 为 改进
追踪 在 multichannel 系统.
这 ads807 提供 一个 overrange 指示信号 标记 至
表明 一个 输入 信号 那 超过 这 全部-规模 输入
范围 的 这 转换器. 这个 标记 能 是 使用 至 减少
这 增益 的 front 终止 增益 控制 电路系统. 那里 是
也 一个 输出 使能 管脚 至 准许 为 multiplexing 和
testability 在 一个 pc 板.
这 ads807 雇用 数字的 错误 纠正 tech-
niques 至 提供 极好的 差别的 线性 为
要求 imaging 产品.
产品
●
communications 如果 处理
●
communications basestations
●
测试 设备
●
medical imaging
●
video digitizing
●
ccd digitizing
©
1998 芒刺-褐色 公司 pds-1396c 打印 在 美国 january, 1999
ADS807E
Pipelined
一个/d
内部的
涉及
optional 外部
涉及
定时
电路系统
错误
纠正
逻辑
3-状态
输出
t/h
D0
•
•
•
D11
CLK
ADS807
OE
在
int/ext
在
CM
+2.5v
+2.5v
+3V
+2V
+2V
+3V
FS
SEL
(opt.)
国际的 航空站 工业的 园区 • 邮递 地址: po 盒 11400, tucson, az 85734 • 街道 地址: 6730 s. tucson blvd., tucson, az 85706 • tel: (520) 746-1111
twx: 910-952-1111 • 互联网: http://www.芒刺-brown.com/ • cable: bbrcorp • telex: 066-6491 • fax: (520) 889-1510 • immediate 产品 信息: (800) 548-6132
SBAS072
