初步的 数据
8月 1992

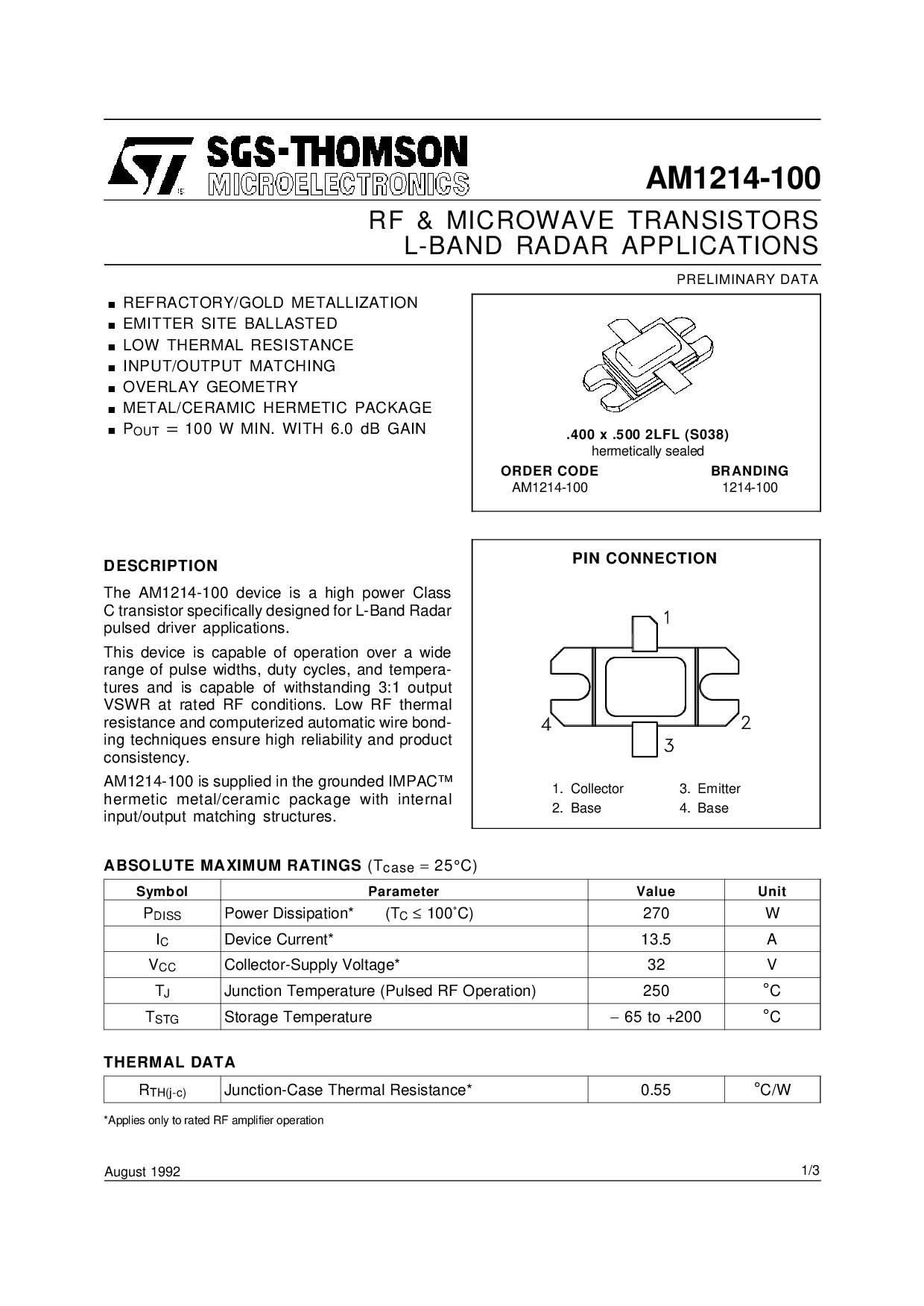

l-带宽 radar 产品
rf &放大; 微波 晶体管
.400 x .500 2lfl (s038)
hermetically sealed
.
refractory/金 敷金属
.
发射级 站点 ballasted
.
低 热的 阻抗
.
输入/输出 相一致
.
overlay geometry
.
metal/陶瓷的 密封的 包装
.
P
输出
=
100 w 最小值 和 6.0 db 增益
描述
这 am1214-100 设备 是 一个 高 电源 类
c 晶体管 specifically 设计 为 l-带宽 radar
搏动 驱动器 产品.
这个 设备 是 有能力 的 运作 在 一个 宽
范围 的 脉冲波 widths, 职责 循环, 和 tempera-
tures 和 是 有能力 的 承受 3:1 输出
vswr 在 评估 rf 情况. 低 rf 热的
阻抗 和 computerized 自动 线 bond-
ing 技巧 确保 高 可靠性 和 产品
consistency.
am1214-100 是 有提供的 在 这 grounded impac™
密封的 metal/陶瓷的 包装 和 内部的
输入/输出 相一致 结构.
管脚 连接
BRANDING
1214-100
顺序 代号
am1214-100
绝对 最大 比率
(t
情况
=
25
°
c)
标识 参数 值 单位
P
DISS
电源 dissipation* (t
C
≤
100˚c) 270 W
I
C
设备 current* 13.5 一个
V
CC
集电级-供应 voltage* 32 V
T
J
接合面 温度 (搏动 rf 运作) 250
°
C
T
STG
存储 温度
−
65 至 +200
°
C
R
th(j-c)
接合面-情况 热的 resistance* 0.55
°
c/w
*applies 仅有的 至 评估 rf 放大器 运作
am1214-100
1. 集电级 3. 发射级
2. 根基 4. 根基
热的 数据
1/3
