rev. 4337c–usb–02/05

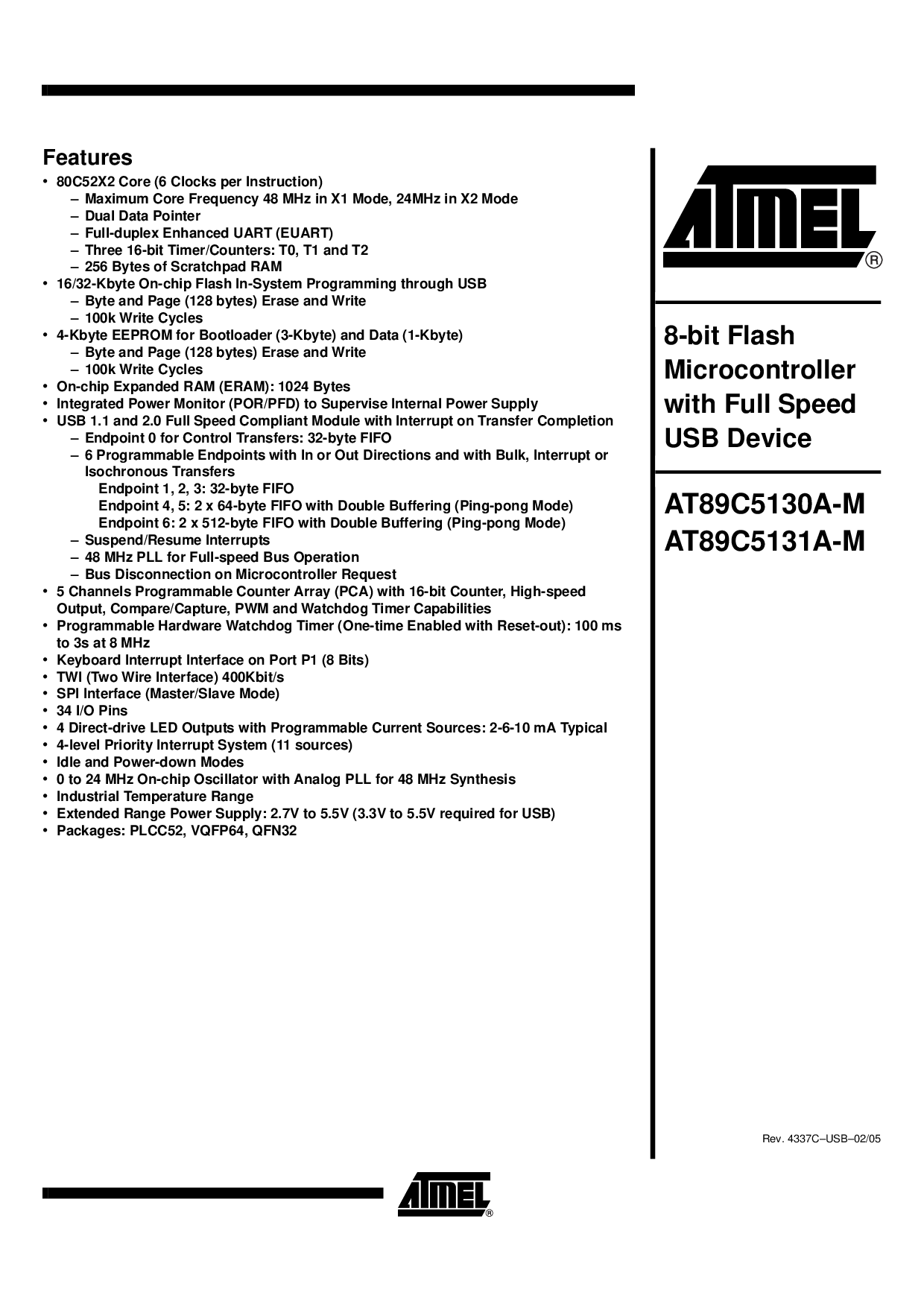

特性
•
80c52x2 核心 (6 clocks 每 操作指南)
– 最大 核心 频率 48 mhz 在 x1 模式, 24mhz 在 x2 模式
– 双 数据 pointer
– 全部-duplex 增强 uart (euart)
– 三 16-位 计时器/counters: t0, t1 和 t2
– 256 字节 的 scratchpad 内存
•
16/32-kbyte 在-碎片 flash 在-系统 程序编制 通过 usb
– 字节 和 页 (128 字节) 擦掉 和 写
– 100k 写 循环
•
4-kbyte 可擦可编程只读存储器 为 bootloader (3-kbyte) 和 数据 (1-kbyte)
– 字节 和 页 (128 字节) 擦掉 和 写
– 100k 写 循环
•
在-碎片 expanded 内存 (eram): 1024 字节
•
整体的 电源 监控 (por/pfd) 至 supervise 内部的 电源 供应
•
usb 1.1 和 2.0 全部 速 一致的 单元 和 中断 在 转移 completion
– endpoint 0 为 控制 transfers: 32-字节 先进先出
– 6 可编程序的 endpoints 和 在 或者 输出 方向 和 和 大(量), 中断 或者
isochronous transfers
endpoint 1, 2, 3: 32-字节 先进先出
endpoint 4, 5: 2 x 64-字节 先进先出 和 翻倍 buffering (ping-pong mode)
endpoint 6: 2 x 512-字节 先进先出 和 翻倍 buffering (ping-pong 模式)
– suspend/重新开始 中断
– 48 mhz pll 为 全部-速 总线 运作
– 总线 disconnection 在 微控制器 要求
•
5 途径 可编程序的 计数器 排列 (pca) 和 16-位 计数器, 高-速
输出, 对比/俘获, pwm 和 看门狗 计时器 能力
•
可编程序的 硬件 看门狗 计时器 (one-时间 使能 和 重置-输出): 100 ms
至 3s 在 8 mhz
•
键盘 中断 接口 在 端口 p1 (8 位)
•
twi (二 线 接口) 400kbit/s
•
spi 接口 (主控/从动装置 模式)
•
34 i/o 管脚
•
4 直接-驱动 led 输出 和 可编程序的 电流 来源: 2-6-10 毫安 典型
•
4-水平的 priority 中断 系统 (11 来源)
•
空闲 和 电源-向下 模式
•
0 至 24 mhz 在-碎片 振荡器 和 相似物 pll 为 48 mhz 综合
•
工业的 温度 范围
•
扩展 范围 电源 供应: 2.7v 至 5.5v (3.3v 至 5.5v 必需的 为 usb)
•
包装: plcc52, vqfp64, qfn32
8-位 flash
微控制器
和 全部 速
usb 设备
at89c5130a-m
at89c5131a-m
