© 2003 仙童 半导体 公司 DS500770 www.fairchildsemi.com
january 2003
修订 january 2003

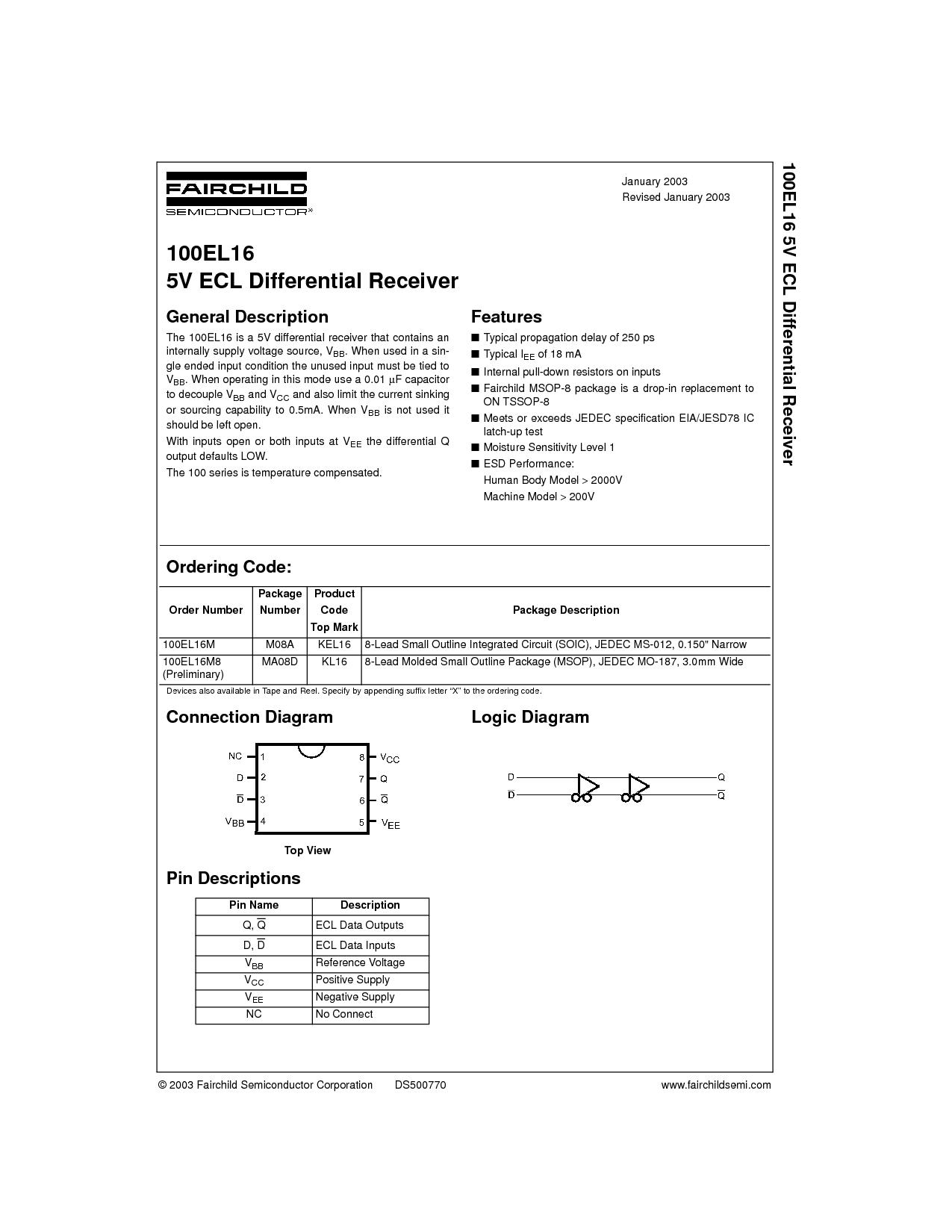

100el16 5v ecl 差别的 接受者
100EL16
5v ecl 差别的 接受者
一般 描述
这 100el16 是 一个 5v 差别的 接受者 那 包含 一个
内部 供应 电压 源, v
BB
. 当 使用 在 一个 sin-
gle 结束 输入 情况 这 unused 输入 必须 是 系 至
V
BB
. 当 运行 在 这个 模式 使用 一个 0.01
µ
f 电容
至 分离 v
BB
和 v
CC
和 也 限制 这 电流 sinking
或者 sourcing 能力 至 0.5ma. 当 v
BB
是 不 使用 它
应当 是 left 打开.
和 输入 打开 或者 两个都 输入 在 v
EE
这 差别的 q
输出 defaults 低.
这 100 序列 是 温度 补偿.
特性
■
典型 传播 延迟 的 250 ps
■
典型值icalI
EE
的 18 毫安
■
内部的 拉-向下 电阻器 在 输入
■
仙童 msop-8 包装 是 一个 漏出-在 替换 至
在 tssop-8
■
满足 或者 超过 电子元件工业联合会 规格 eia/jesd78 ic
获得-向上 测试
■
潮气 敏锐的 水平的 1
■
静电释放 效能:
人 身体 模型
>
2000V
机器 模型
>
200V
订货 代号:
设备 也 有 在 录音带 和 卷轴. 具体说明 用 appending 后缀 letter “x” 至 这 订货 代号.
连接 图解
至pView
管脚 描述
逻辑 图解
顺序 号码
包装 产品
包装 描述号码 代号
顶Mark
100EL16M M08A KEL16 8-含铅的 小 外形 整体的 电路 (soic), 电子元件工业联合会 ms-012, 0.150" narrow
100EL16M8
(初步的)
MA08D KL16 8-含铅的 模塑的 小 外形 包装 (msop), 电子元件工业联合会 mo-187, 3.0mm 宽
管脚 名字 描述
q, q
ecl 数据 输出
d, d
ecl 数据 输入
V
BB
涉及 电压
V
CC
积极的 供应
V
EE
负的 供应
NC 非 连接
