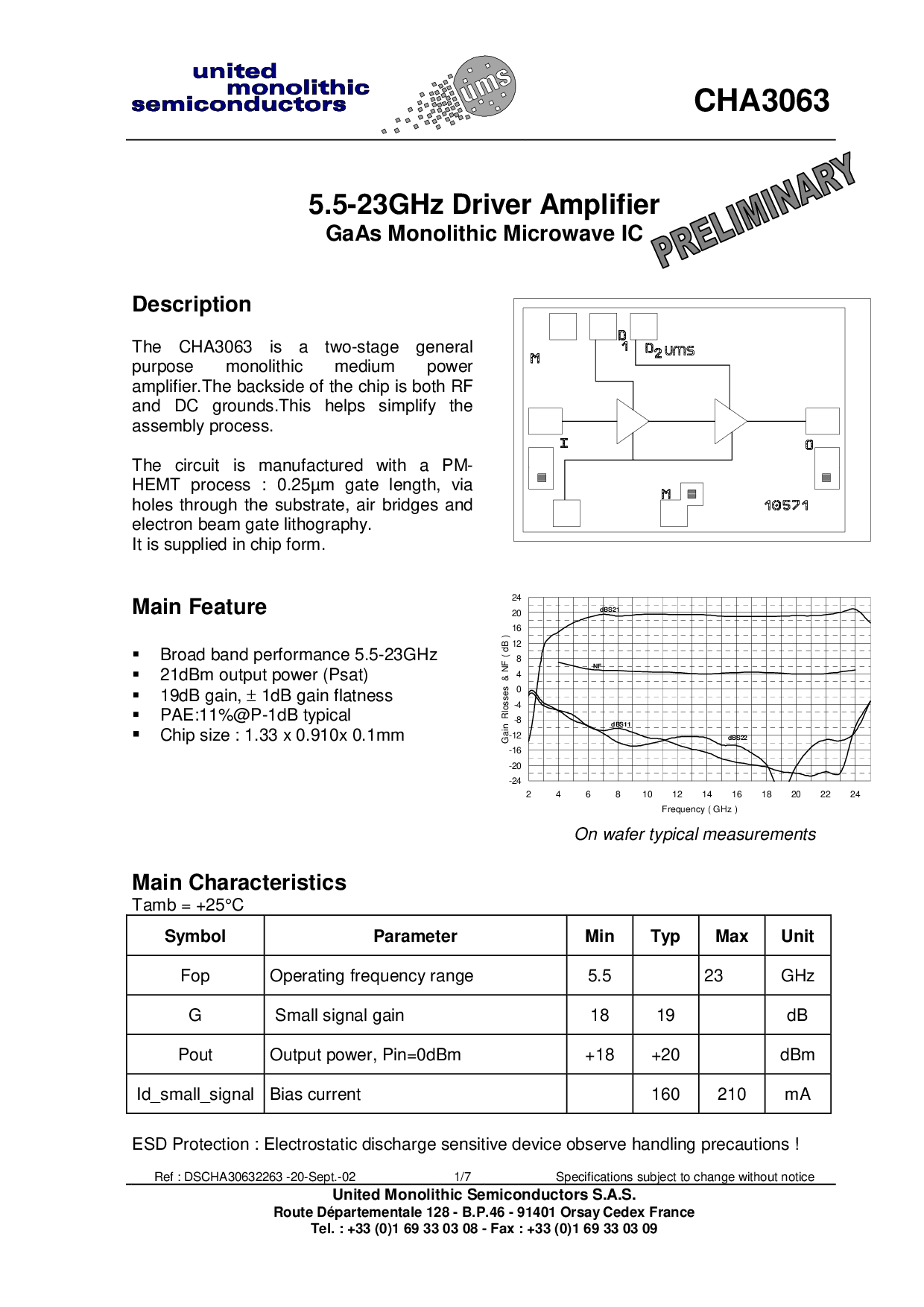

CHA3063
ref : dscha30632263 -20-sept.-02 1/7 规格 主题 至 改变 没有 注意
联合的 大而单一的 半导体 s.一个.s.
route départementale 128 - b.p.46 - 91401 orsay cedex 法国
电话. : +33 (0)1 69 33 03 08 - 传真 : +33 (0)1 69 33 03 09
5.5-23ghz 驱动器 放大器
gaas 大而单一的 微波 ic
描述
这 cha3063 是 一个 二-平台 一般
目的 大而单一的 中等 电源
放大器.这 backside 的 这 碎片 是 两个都 rf
和 直流 grounds.这个 helps 使简化 这
组装 处理.
这 电路 是 制造的 和 一个 pm-
hemt 处理 : 0.25µm 门 长度, 通过
孔 通过 这 基质, 空气 bridges 和
electron beam 门 lithography.
它 是 有提供的 在 碎片 表格.
主要的 特性
broad 带宽 效能 5.5-23ghz
21dbm 输出 电源 (psat)
19db 增益,
±
1db 增益 flatness
pae:11%@p-1db 典型
碎片 大小 : 1.33 x 0.910x 0.1mm
在 薄脆饼 典型 度量
主要的 特性
tamb = +25°c
标识 参数 最小值 典型值 最大值 单位
Fop 运行 频率 范围 5.5 23 GHz
G 小 信号 增益 18 19 dB
Pout 输出 电源, 管脚=0dbm +18 +20 dBm
id_小_信号 偏差 电流 160 210 毫安
静电释放 保护 : 静电的 释放 敏感的 设备 注意到 处理 预防措施 !
-24
-20
-16
-12
-8
-4
0
4
8
12
16
20
24
2 4 6 8 10 12 14 16 18 20 22 24
频率 ( ghz )
增益 rlosses &放大; nf ( db )
NF
dBS21
dBS11
dBS22
