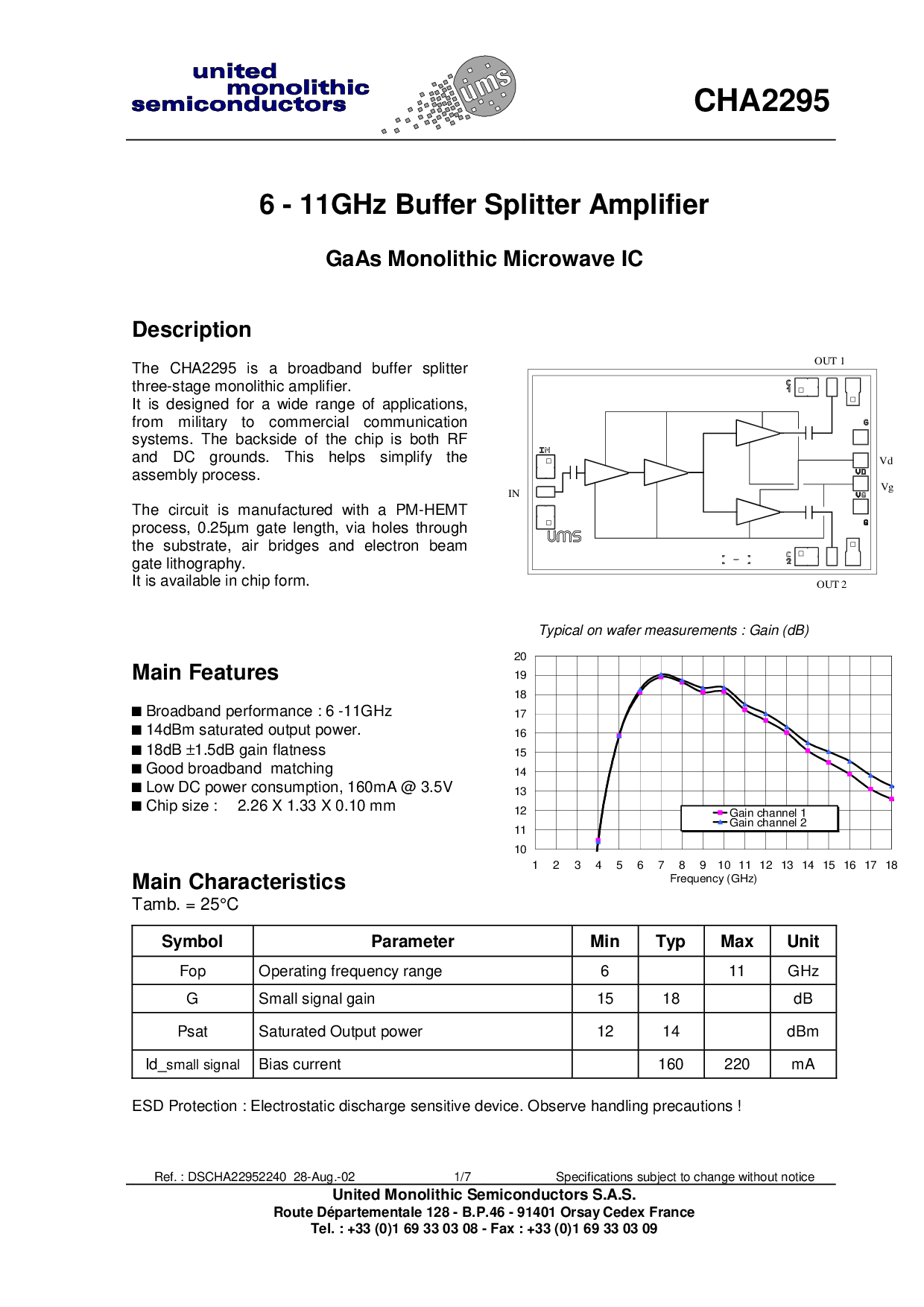

CHA2295
ref. : dscha22952240 28-8月.-02 1/7 规格 主题 至 改变 没有 注意
联合的 大而单一的 半导体 s.一个.s.
route départementale 128 - b.p.46 - 91401 orsay cedex 法国
电话. : +33 (0)1 69 33 03 08 - 传真 : +33 (0)1 69 33 03 09
6 - 11ghz 缓存区 splitter 放大器
gaas 大而单一的 微波 ic
描述
这 cha2295 是 一个 broadband 缓存区 splitter
三-平台 大而单一的 放大器.
它 是 设计 为 一个 宽 范围 的 产品,
从 军队 至 商业的 交流
系统. 这 backside 的 这 碎片 是 两个都 rf
和 直流 grounds. 这个 helps 使简化 这
组装 处理.
这 电路 是 制造的 和 一个 pm-hemt
处理, 0.25µm 门 长度, 通过 孔 通过
这 基质, 空气 bridges 和 electron beam
门 lithography.
它 是 有 在 碎片 表格.
主要的 特性
■
broadband 效能 : 6 -11ghz
■
14dbm saturated 输出 电源.
■
18dB
±
1.5db 增益 flatness
■
好的 broadband 相一致
■
低 直流 电源 消耗量, 160ma @ 3.5v
■
碎片 大小 : 2.26 x 1.33 x 0.10 mm
输出 1
输出 2
Vd
Vg
在
典型 在 薄脆饼 度量 : 增益 (db)
主要的 特性
tamb. = 25°c
标识 参数 最小值 典型值 最大值 单位
Fop 运行 频率 范围 6 11 GHz
G 小 信号 增益 15 18 dB
Psat saturated 输出 电源 12 14 dBm
id_
小 信号
偏差 电流 160 220 毫安
静电释放 保护 : 静电的 释放 敏感的 设备. 注意到 处理 预防措施 !
10
11
12
13
14
15
16
17
18
19
20
123456789101112131415161718
频率 (ghz)
增益 频道 1
增益 频道 2
