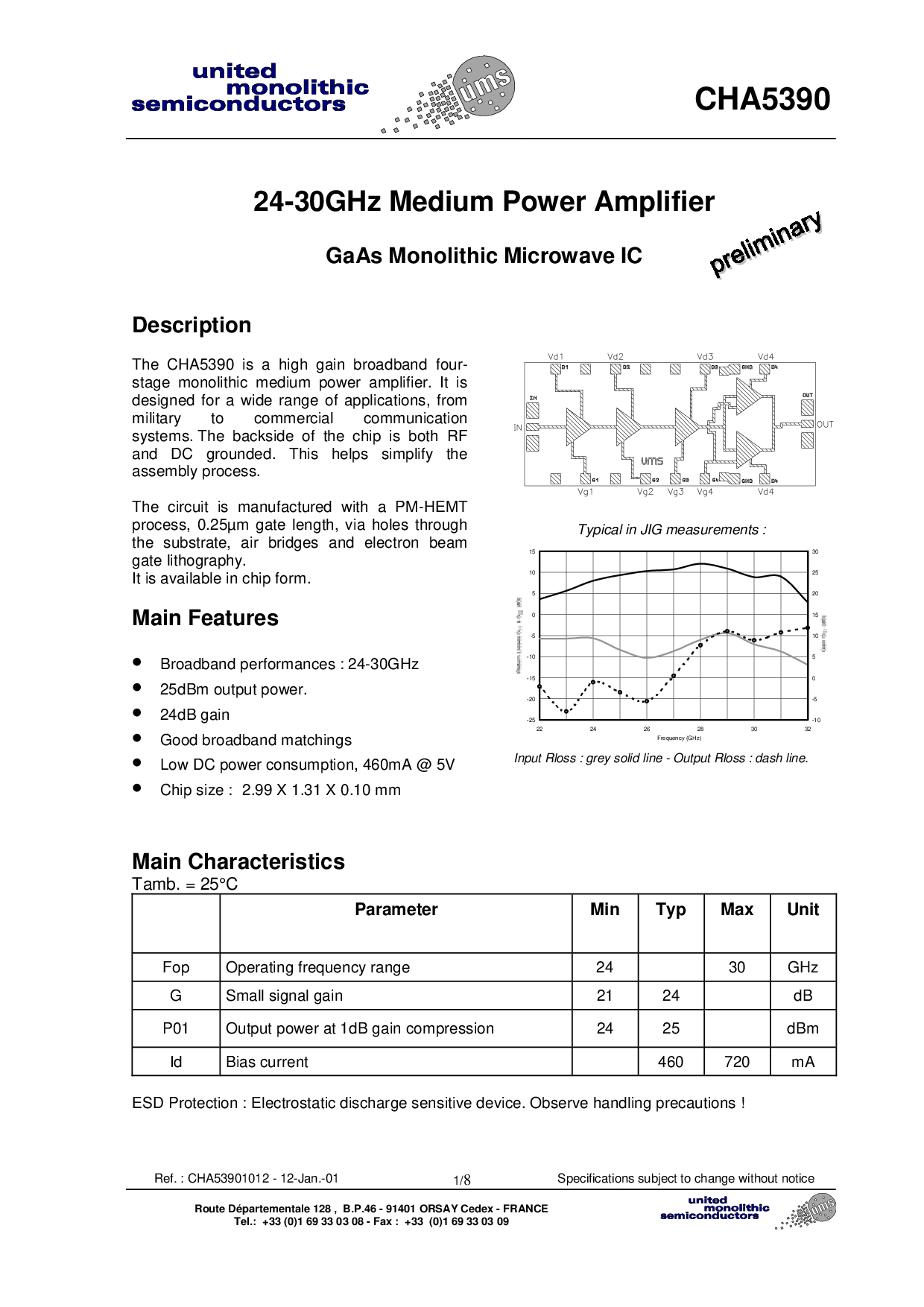

CHA5390
ref. : cha53901012 - 12-jan.-01
1/
8
规格 主题 至 改变 没有 注意
route départementale 128 , b.p.46 - 91401 orsay cedex - 法国
电话.: +33 (0)1 69 33 03 08 - 传真 : +33 (0)1 69 33 03 09
24-30ghz 中等 电源 放大器
gaas 大而单一的 微波 ic
描述
这 cha5390 是 一个 高 增益 broadband 四-
平台 大而单一的 中等 电源 放大器. 它 是
设计 为 一个 宽 范围 的 产品, 从
军队 至 商业的 交流
系统. 这 backside 的 这 碎片 是 两个都 rf
和 直流 grounded. 这个 helps 使简化 这
组装 处理.
这 电路 是 制造的 和 一个 pm-hemt
处理, 0.25µm 门 长度, 通过 孔 通过
这 基质, 空气 bridges 和 electron beam
门 lithography.
它 是 有 在 碎片 表格.
主要的 特性
•
broadband performances : 24-30ghz
•
25dbm 输出 电源.
•
24db 增益
•
好的 broadband matchings
•
低 直流 电源 消耗量, 460ma @ 5v
•
碎片 大小 :2.99 x 1.31 x 0.10 mm
典型 在 jig 度量 :
-25
-20
-15
-10
-5
0
5
10
15
22 24 26 28 30 32
频率 (ghz)
-10
-5
0
5
10
15
20
25
30
输入 rloss : grey 固体的 线条 - 输出 rloss : dash 线条.
主要的 特性
tamb. = 25°c
参数 最小值 典型值 最大值 单位
Fop 运行 频率 范围 24 30 GHz
g 小 信号 增益 21 24 dB
P01 输出 电源 在 1db 增益 压缩 24 25 dBm
id 偏差 电流 460 720 毫安
静电释放 保护 : 静电的 释放 敏感的 设备. 注意到 处理 预防措施 !
