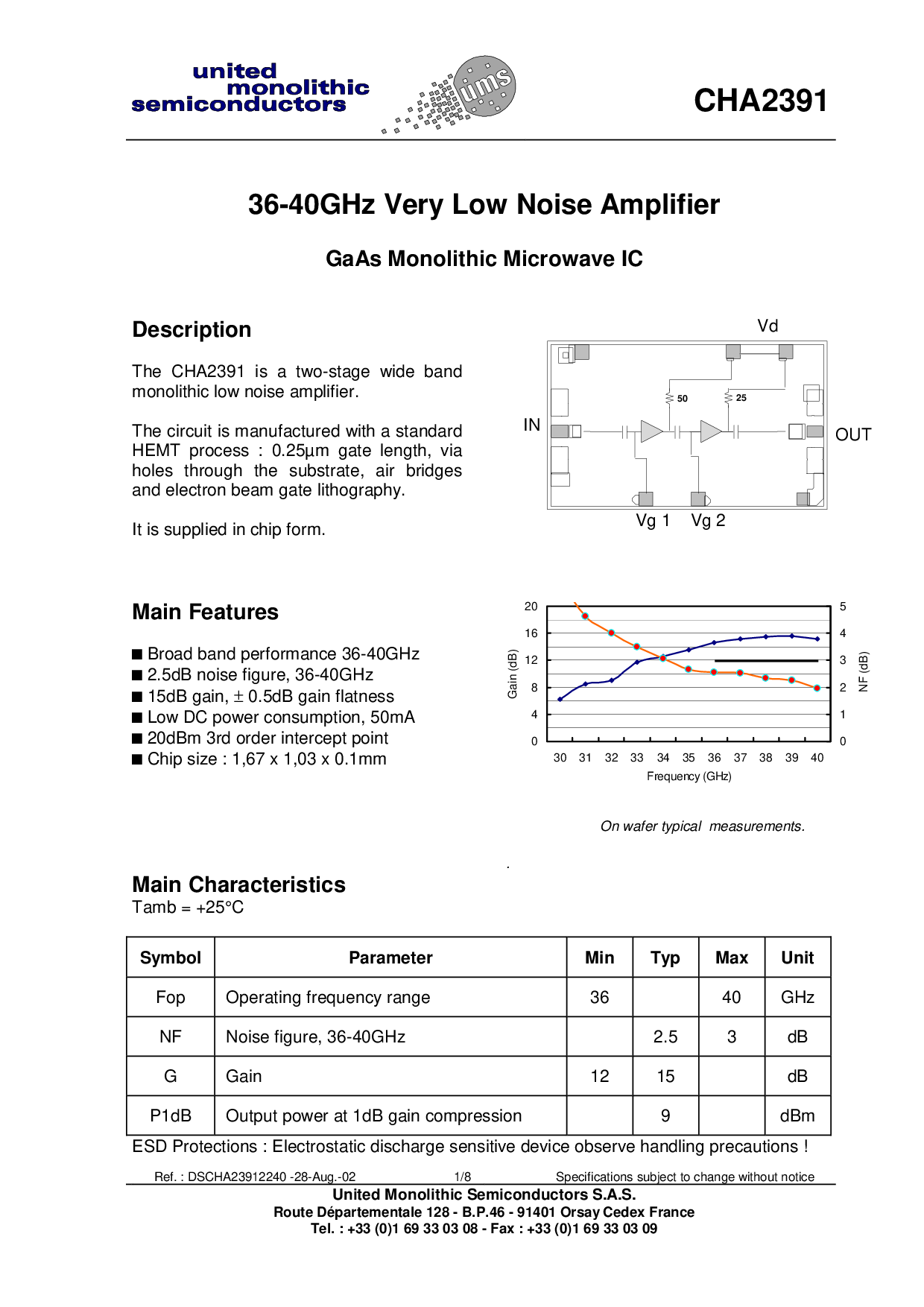

CHA2391
ref. : dscha23912240 -28-8月.-02 1/8 规格 主题 至 改变 没有 注意
联合的 大而单一的 半导体 s.一个.s.
route départementale 128 - b.p.46 - 91401 orsay cedex 法国
电话. : +33 (0)1 69 33 03 08 - 传真 : +33 (0)1 69 33 03 09
36-40ghz 非常 低噪音 放大器
gaas 大而单一的 微波 ic
描述
这 cha2391 是 一个 二-平台 宽 带宽
大而单一的 低 噪音 放大器.
这 电路 是 制造的 和 一个 标准
hemt 处理 : 0.25µm 门 长度, 通过
孔 通过 这 基质, 空气 bridges
和 electron beam 门 lithography.
它 是 有提供的 在 碎片 表格.
主要的 特性
■
broad 带宽 效能 36-40ghz
■
2.5db 噪音 图示, 36-40ghz
■
15db 增益,
±
0.5db 增益 flatness
■
低 直流 电源 消耗量, 50ma
■
20dbm 3rd 顺序 intercept 要点
■
碎片 大小 : 1,67 x 1,03 x 0.1mm
在
OU
T
vg 1 vg 2
25
50
Vd
在 薄脆饼 典型 度量.
.
主要的 特性
tamb = +25°c
标识 参数 最小值 典型值 最大值 单位
Fop 运行 频率 范围 36 40 GHz
NF 噪音 图示, 36-40ghz 2.5 3 dB
g 增益 12 15 dB
P1dB 输出 电源 在 1db 增益 压缩 9 dBm
静电释放 protections : 静电的 释放 敏感的 设备 注意到 处理 预防措施 !
0
4
8
12
16
20
30 31 32 33 34 35 36 37 38 39 40
Frequency (ghz)
增益 (db)
0
1
2
3
4
5
nf (db)
