© 2002 仙童 半导体 公司 DS500406 www.fairchildsemi.com
april 2001
修订 六月 2002

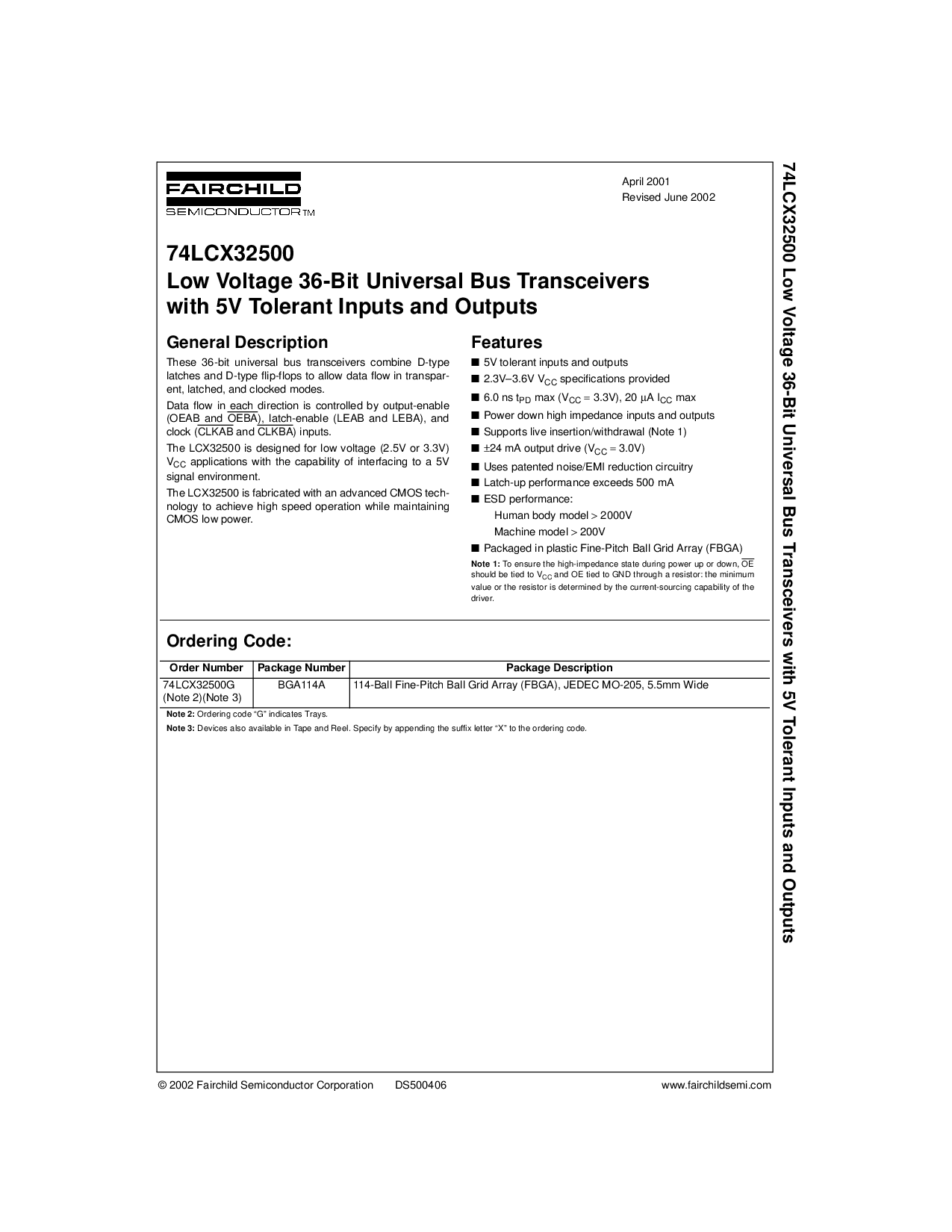

74lcx32500 低 电压 36-位 普遍的 总线 transceivers 和 5v tolerant 输入 和 输出
74LCX32500
低 电压 36-位 普遍的 总线 transceivers
和 5v tolerant 输入 和 输出
一般 描述
这些 36-位 普遍的 总线 transceivers 联合的 d-类型
latches 和 d-类型 flip-flops 至 准许 数据 流动 在 transpar-
ent, latched, 和 clocked 模式.
数据 流动 在 各自 方向 是 控制 用 输出-使能
(oeab 和 oeba
), 获得-使能 (leab 和 leba), 和
时钟 (clkab
和 clkba) 输入.
这 lcx32500 是 设计 为 低 电压 (2.5v 或者 3.3v)
V
CC
产品 和 这 能力 的 接合 至 一个 5v
信号 环境.
这 lcx32500 是 fabricated 和 一个 先进的 cmos tech-
nology 至 达到 高 速 运作 当 维持
cmos 低 电源.
特性
■
5v tolerant 输入 和 输出
■
2.3v–3.6v v
CC
规格 提供
■
6.0 ns t
PD
最大值 (v
CC
=
3.3v), 20
µ
一个 i
CC
最大值
■
电源 向下 高 阻抗 输入 和 输出
■
支持 live 嵌入/withdrawal (便条 1)
■
±
24 毫安 输出 驱动 (v
CC
=
3.0v)
■
使用 专利的 噪音/emi 减少 电路系统
■
获得-向上 效能 超过 500 毫安
■
静电释放 效能:
人 身体 模型
>
2000V
机器 模型
>
200V
■
packaged 在 塑料 fine-程度 球 grid 排列 (fbga)
便条 1:
至 确保 这 高-阻抗 状态 在 电源 向上 或者 向下, oe
应当 是 系 至 v
CC
和 oe 系 至 地 通过 一个 电阻: 这 最小
值 或者 这 电阻 是 决定 用 这 电流-sourcing 能力 的 这
驱动器.
订货 代号:
便条 2:
订货 代号
“
G
”
indicates trays.
便条 3:
设备 也 有 在 录音带 和 卷轴. 具体说明 用 appending 这 后缀 letter
“
X
”
至 这 订货 代号.
顺序 号码 包装 号码 包装 描述
74LCX32500G
(便条 2)(便条 3)
BGA114A 114-球 fine-程度 球 grid 排列 (fbga), 电子元件工业联合会 mo-205, 5.5mm 宽
