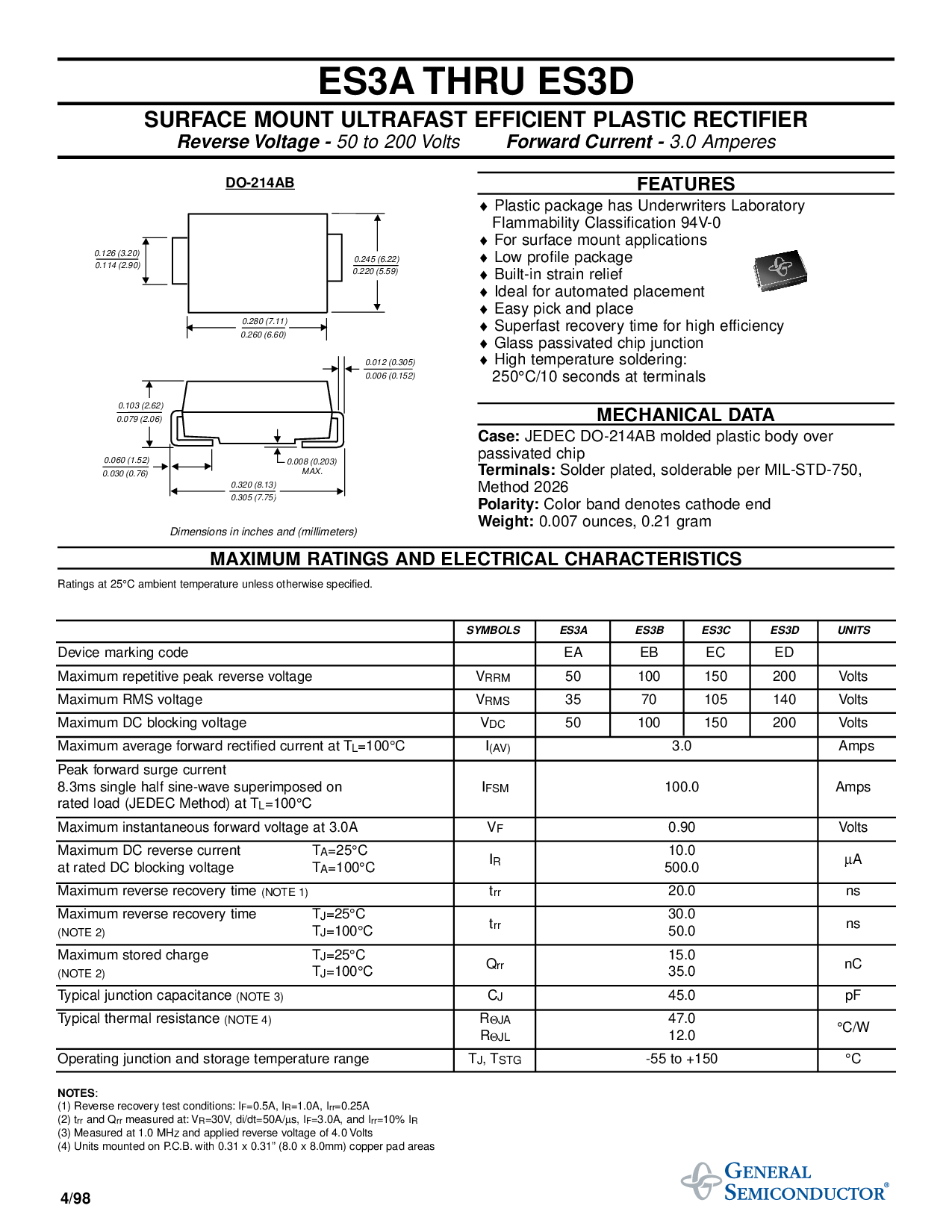

es3a thruES3D
表面 挂载 ultrafast 效率高的 塑料 整流器
反转 电压 -
50 至 200 伏特
向前 电流 -
3.0 amperes
特性
♦
塑料 包装 有 underwriters laboratory
flammability 分类 94v-0
♦
为 表面 挂载 产品
♦
低 profile 包装
♦
建造-在 strain relief
♦
完美的 为 automated placement
♦
容易 挑选 和 放置
♦
superfast 恢复 时间 为 高 效率
♦
glass 钝化的 碎片 接合面
♦
高 温度 焊接:
250°c/10 秒 在 terminals
机械的 数据
情况:
电子元件工业联合会 做-214ab 模塑的 塑料 身体 在
钝化的 碎片
terminals:
焊盘 镀有, solderable 每 mil-标准-750,
方法 2026
极性:
颜色 带宽 denotes cathode 终止
重量:
0.007 ounces, 0.21 gram
最大 比率 和 电的 特性
比率 在 25°c 包围的 温度 除非 否则 指定.
SYMBOLS ES3A ES3B ES3C ES3D 单位
设备 标记 代号 EA EB EC ED
最大 repetitive 顶峰 反转 电压 V
RRM
50 100 150 200 伏特
最大 rms 电压 V
RMS
35 70 105 140 伏特
最大 直流 blocking 电压 V
直流
50 100 150 200 伏特
最大 平均 向前 调整的 电流 在 t
L
=100°C I
(av)
3.0 放大器
顶峰 向前 surge 电流
8.3ms 单独的 half sine-波 superimposed 在 I
FSM
100.0 放大器
评估 加载 (电子元件工业联合会 方法) 在 t
L
=100°C
最大 instantaneous 向前 电压 在 3.0a V
F
0.90 伏特
最大 直流 反转 电流 T
一个
=25°C 10.0
在 评估 直流 blocking 电压 T
一个
=100°C
I
R
500.0
µ
一个
最大 反转 恢复 时间
(便条 1)
t
rr
20.0 ns
最大 反转 恢复 时间 T
J
=25°C 30.0
(便条 2)
T
J
=100°C
t
rr
50.0
ns
最大 贮存 承担 T
J
=25°C 15.0
(便条 2)
T
J
=100°C
Q
rr
35.0
nC
典型 接合面 电容
(便条 3)
C
J
45.0 pF
典型 热的 阻抗
(便条 4)
R
Θ
JA
47.0
R
Θ
JL
12.0
°c/w
运行 接合面 和 存储 温度 范围 T
J
, t
STG
-55 至 +150 °C
注释
:
(1) 反转 恢复 测试 情况: I
F
=0.5a, i
R
=1.0a, i
rr
=0.25a
(2) t
rr
和 q
rr
量过的 在: V
R
=30v, di/dt=50a/
µ
s, i
F
=3.0a, 和 i
rr
=10% i
R
(3) 量过的 在 1.0 mh
Z
和 应用 反转 电压 的 4.0 伏特
(4) 单位 挂载 在 p.c.b. 和 0.31 x 0.31” (8.0 x 8.0mm) 铜 垫子 areas
4/98
0.006 (0.152)
0.012 (0.305)
0.030 (0.76)
0.060 (1.52)
0.008 (0.203)
0.305 (7.75)
0.320 (8.13)
0.260 (6.60)
0.280 (7.11)
0.079 (2.06)
0.103 (2.62)
0.220 (5.59)
0.245 (6.22)
0.126 (3.20)
0.114 (2.90)
最大值
做-214ab
维度 在 英寸 和 (毫米)
