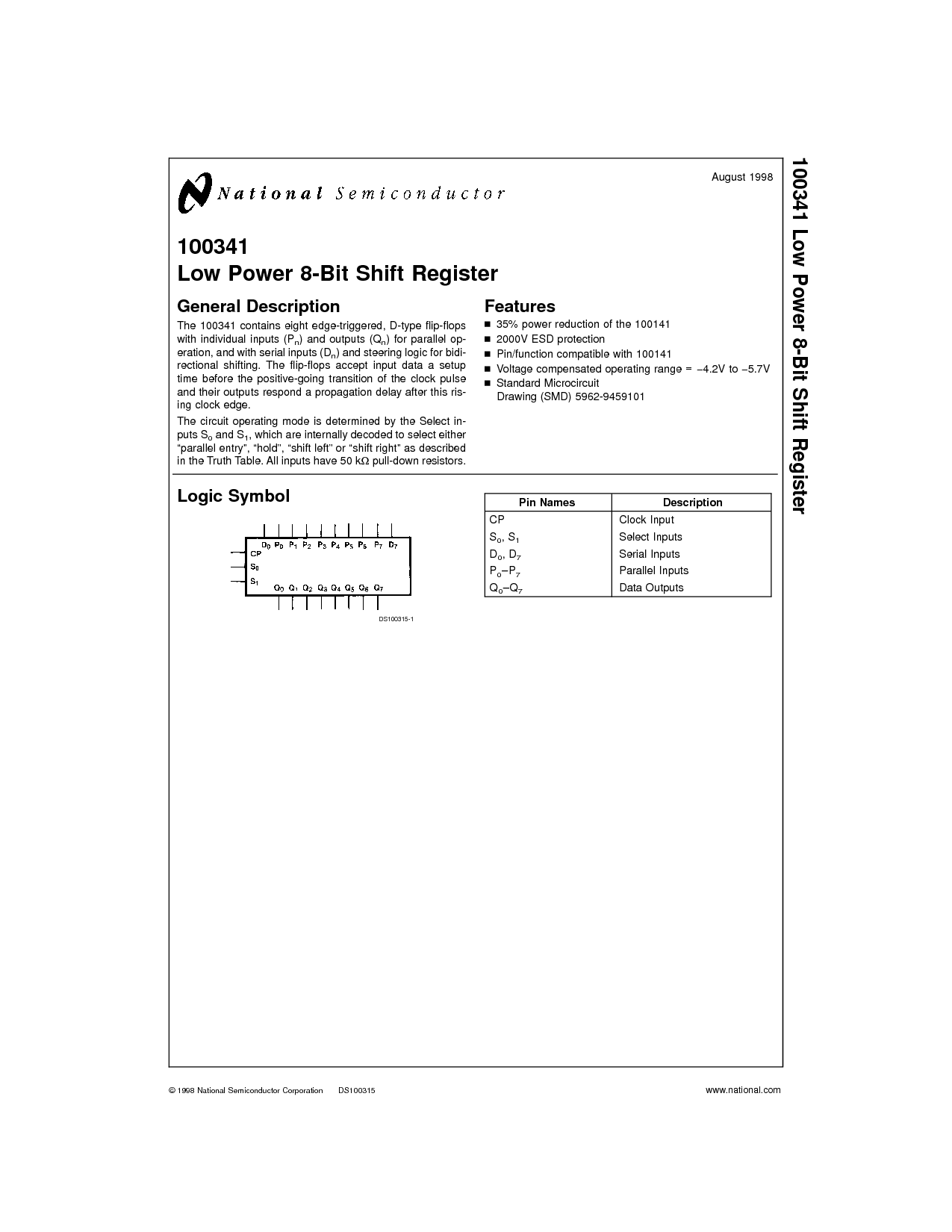

100341
低 电源 8-位 变换 寄存器
一般 描述
这 100341 包含 第八 边缘-triggered, d-类型 flip-flops
和 单独的 输入 (p
n
) 和 输出 (q
n
) 为 并行的 运算-
限定, 和 和 串行 输入 (d
n
) 和 steering 逻辑 为 bidi-
rectional shifting. 这 flip-flops 接受 输入 数据 一个 建制
时间 在之前 这 积极的-going 转变 的 这 时钟 脉冲波
和 它们的 输出 respond 一个 传播 延迟 之后 这个 ris-
ing 时钟 边缘.
这 电路 运行 模式 是 决定 用 这 选择 在-
puts S
0
和 S
1
, 这个 是 内部 解码 至 选择 也
“parallel entry”, “hold”, “shift left” 或者 “shift right” 作 描述
在 这 真实 表格. 所有 输入 有 50 k
Ω
拉-向下 电阻器.
特性
n
35
%
电源 减少 的 这 100141
n
2000V 静电释放 保护
n
管脚/函数 兼容 和 100141
n
电压 补偿 运行 范围
=
−4.2v 至 −5.7v
n
标准 微型电路
绘画 (smd) 5962-9459101
逻辑 标识
管脚 Names 描述
CP 时钟 输入
S
0
,s
1
选择 输入
D
0
,d
7
串行 输入
P
0
–P
7
并行的 输入
Q
0
–Q
7
数据 输出
ds100315-1
8月 1998
100341 低 电源 8-位 变换 寄存器
© 1998 国家的 半导体 公司 DS100315
