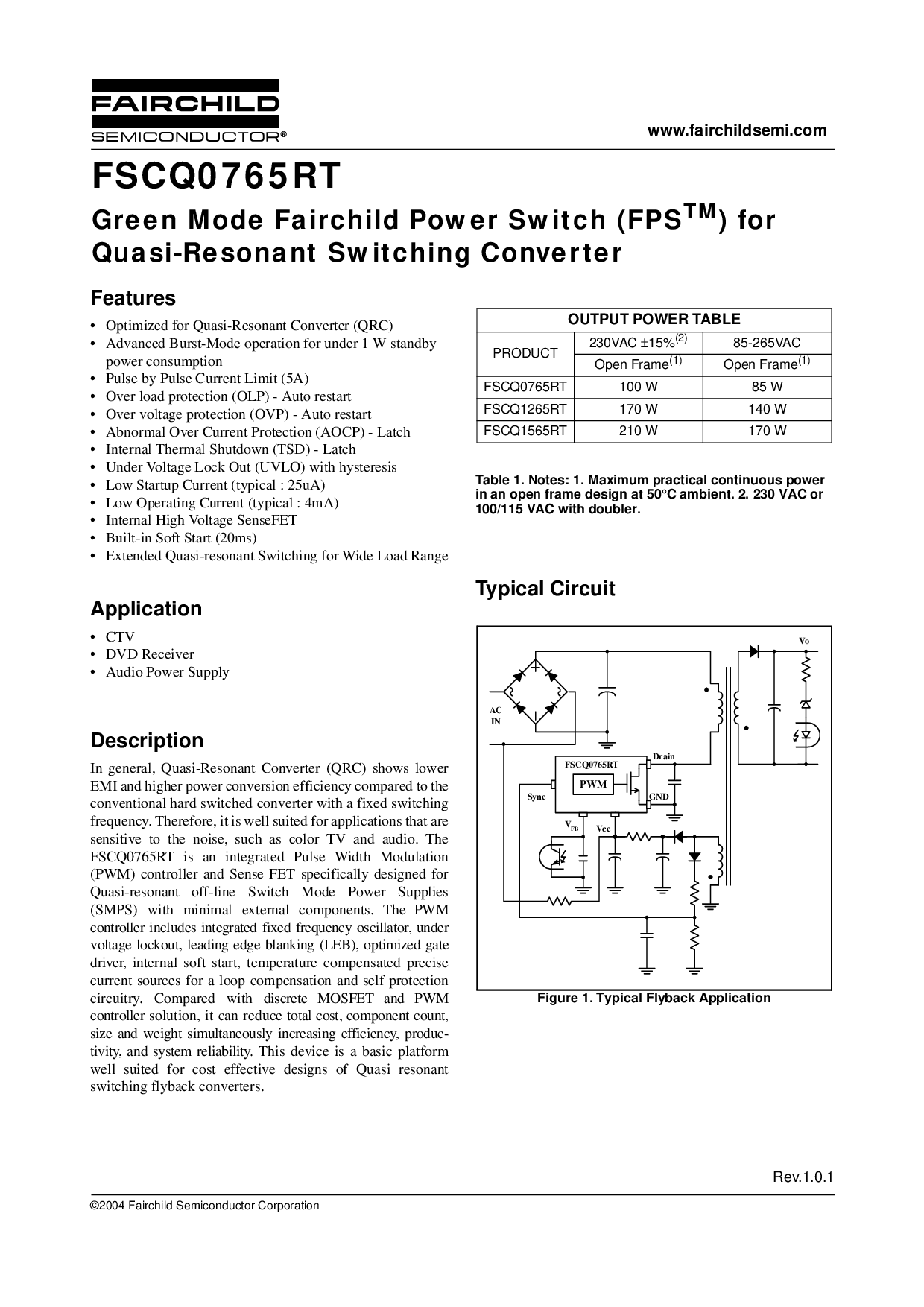

©2004 仙童 半导体 公司
www.仙女半.com
rev.1.0.1
特点
• 优化 用于 准-谐振 变频器 (qrc)
• 高级 突发-模式 操作 用于 下 1 w 备用
电源 消费
• 脉冲 由 脉冲 电流 限制 (5a)
• 结束 荷载 保护 (olp) - 自动 重新启动
• 结束 电压 保护 (ovp) - 自动 重新启动
• 异常 结束 电流 保护 (aocp) - 门闩
• 内部 热 停机 (tsd) - 门闩
• 下 电压 锁 出点 (uvlo) 与 滞后
• 低 启动 电流 (典型 : 25ua)
• 低 操作 电流 (典型 : 4ma)
• 内部 高 电压 sensefet
• 内置 软 开始 (20ms)
• 扩展 准-谐振 开关 用于 宽 荷载 范围
应用程序
•CTV
• dvd 接收器
• 音频 电源 供应
描述
入点 概述, 准-谐振 变频器 (qrc) 显示 下部
emi 和 较高 电源 换算 效率 比较 至 这
常规 硬 已切换 变频器 与 一个 固定 开关
频率. 因此, 它 是 井 适合 用于 应用程序 那 是
敏感 至 这 噪声, 这样的 作为 颜色 tv 和 音频. 这
fscq0765rt 是 一个 综合 脉冲 宽度 调制
(pwm) 控制器 和 感觉 场效应晶体管 具体而言 设计 用于
准-谐振 离线 开关 模式 电源 供应品
(smps) 与 最小 外部 组件. 这 pwm
控制器 包括 综合 固定 频率 振荡器, 下
电压 上锁, 领先 边缘 下料 (leb), 优化 闸门
驾驶员, 内部 软 开始, 温度 已补偿 精确
电流 来源 用于 一个 回路 补偿 和 自我 保护
电路. 比较 与 离散 场效应晶体管 和 pwm
控制器 解决方案, 它 可以 减少 合计 成本, 组件 计数,
尺寸 和 重量 同时 增加 效率, 生产-
活动, 和 系统 可靠性. 这个 设备 是 一个 基本 站台
井 适合 用于 成本 有效 设计 的 准 谐振
开关 反激式 转换器.
表 1. 备注: 1. 最大值 实用 连续 电源
入点 一个 打开 框架 设计 在 50
°
c 环境. 2. 230 vac 或
100/115 vac 与 加强肋.
典型 电路
图 1. 典型 反激式 应用程序
输出 电源 表
产品
230VAC
±
15%
(2)
85-265vac
打开 框架
(1)
打开 框架
(1)
FSCQ0765RT 100 w 85 w
FSCQ1265RT 170 w 140 w
FSCQ1565RT 210 w 170 w
Vcc
地
排水管
同步
vo
pwm
v
fb
交流电
入点
FSCQ0765RT
FSCQ0765RT
绿色 模式 仙童 电源 开关 (fps
tm
) 用于
准-谐振 开关 conver之三
