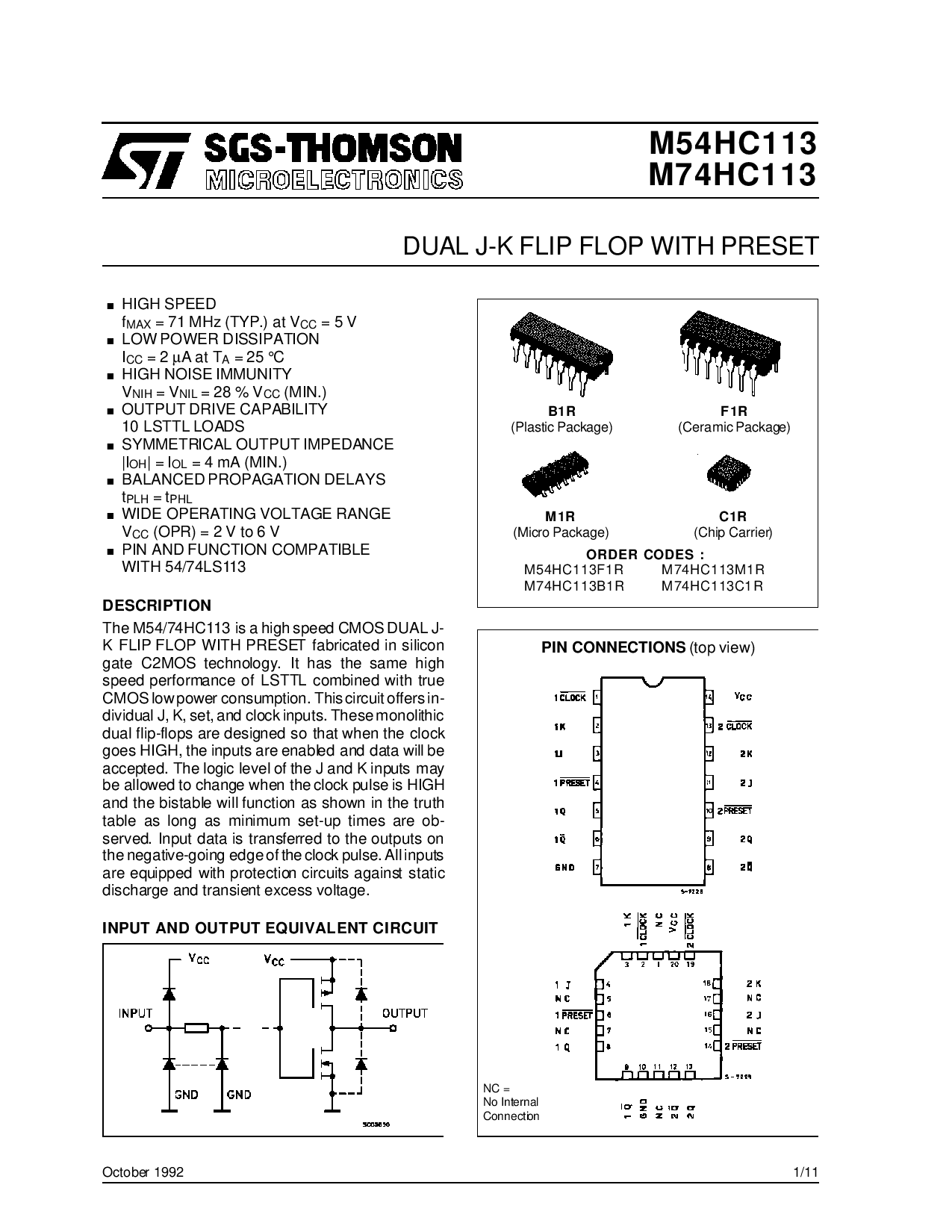

M54HC113
M74HC113
October 1992
双 j-k FLIP FLOP 和 PRESET
B1R
(塑料 包装)
顺序 代号 :
M54HC113F1R M74HC113M1R
M74HC113B1R M74HC113C1R
F1R
(陶瓷的 包装)
M1R
(微观的 包装)
C1R
(碎片 运输车)
管脚 连接
(顶 视图)
NC =
非 内部的
连接
输入 和 OUTPUT 相等的 电路
.
高 速
f
最大值
= 71 MHz (典型值.) 在 V
CC
=5V
.
低 电源 消耗
I
CC
=2
µ
AatT
一个
=25
°
C
.
高 噪音 免除
V
NIH
=V
NIL
=28%V
CC
(最小值.)
.
输出 驱动 能力
10 LSTTL 负载
.
对称的 输出 阻抗
|I
OH
|=I
OL
= 4 毫安 (最小值.)
.
保持平衡 传播 延迟
t
PLH
=t
PHL
.
宽 运行 电压 范围
V
CC
(opr) = 2 V 至 6 V
.
管脚 和 函数 兼容
和 54/74ls113
这 m54/74hc113 是 一个 高 速 CMOS 双 j-
K FLIP FLOP 和 PRESET fabricated 在 硅
门 C2MOS 技术. 它 有 这 一样 高
速 效能 的 LSTTL 联合的 和 真实
CMOS 低 电源 消耗量. 这个 电路 提供 在-
dividual j, k, 设置, 和 时钟 输入. 这些 大而单一的
双 flip-flops 是 设计 所以 那 当 这 时钟
变得 高, 这 输入 是 使能 和 数据 将 是
accepted. 这 逻辑 水平的 的 这 J 和 K 输入 将
是 允许 至 改变 当 这 时钟 脉冲波 是 高
和 这 bistable 将 函数 作 显示 在 这 真实
表格 作 长 作 最小 设置-向上 时间 是 ob-
served. 输入 数据 是 transferred 至 这 输出 在
这 负的-going 边缘 的 这 时钟 脉冲波. 所有输入
是 配备 和 保护 电路 相反 静态的
释放 和 瞬时 excess 电压.
描述
1/11
