附带的 ics
•
evr: mb88347 (fujitsu 限制.)
•
可擦可编程只读存储器: ak6420 (asahi kasei microsystems
co., 有限公司.)
描述
这 微观的 单位 ccd 是 一个 ccd 颜色 camera 单位
和 建造-在 ccd image 传感器, 驱动 系统 ic,
样本-和-支撑 ic, 信号 处理器 ic 和 lens
系统.
特性
•
过激-紧凑的 大小:
MCX18N00A 18.3mm
×
18.3mm
×
8.4mm
MCX18N00B 18.3mm
×
18.3mm
×
9.6mm
•
y/c 相似物 输出
•
雇用 一个 类型 1/5,
180,000-pixel 颜色 ccd image 传感器
•
配备 和 一个 fixed focus lens:
MCX18N00A f2.8/f = 2.9mm
MCX18N00B f2.8/f = 4.0mm
产品
•
tv conference cameras
•
image 输入 cameras
绝对 最大 比率
•
供应 电压 V
H
+18 V
DV
DD
1, dv
DD
2, av
DD
6 +7.0 V
AV
DD
1, av
DD
2, av
DD
3 +7.0 V
AV
DD
4, av
DD
5 +7.0 V
V
CC
+14.0 V
V
L
–17.5 V
•
输入 电压 V
I
–0.5 至 dv
DD
+ 0.5 V
•
运行 温度 Topr 0 至 +40 °C
•
存储 温度 Tstg –30 至 +80 °C
推荐 运行 情况
•
供应 电压 V
H
14.25 至 15.75 V
DV
DD
1, dv
DD
2, av
DD
6 3.0 至 3.6 V
AV
DD
1, av
DD
2, av
DD
3 4.75 至 5.25 V
AV
DD
4, av
DD
5 4.5 至 5.5 V
V
CC
4.5 至 5.25 V
V
L
–8.5 至 –7.5 V
•
输入 电压 V
DCIN
1.0 至 4.5 V
•
运行 温度 Topr 0 至 +40 °C
块 图解
– 1 –

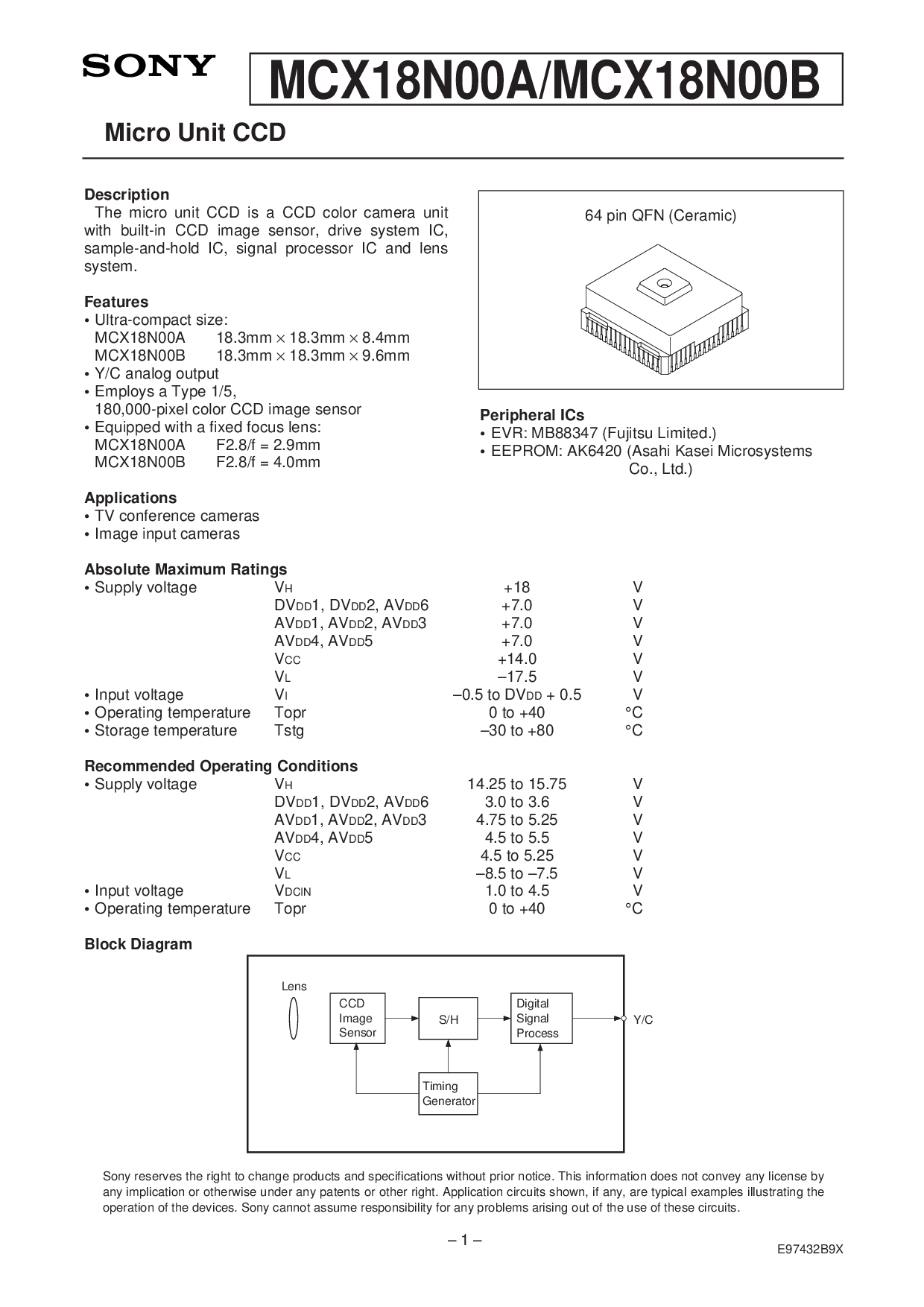

mcx18n00a/mcx18n00b
E97432B9X
微观的 单位 ccd
sony reserves 这 正确的 至 改变 产品 和 规格 没有 较早的 注意. 这个 信息 做 不 convey 任何 执照 用
任何 牵涉 或者 否则 下面 任何 专利权 或者 其它 正确的. 应用 电路 显示, 如果 任何, 是 典型 examples illustrating 这
运作 的 这 设备. sony 不能 假设 责任 为 任何 问题 产生 输出 的 这 使用 的 这些 电路.
64 管脚 qfn (陶瓷的)
Lens
y/c
CCD
传感器
s/h
数字的
信号
处理
定时
发生器
