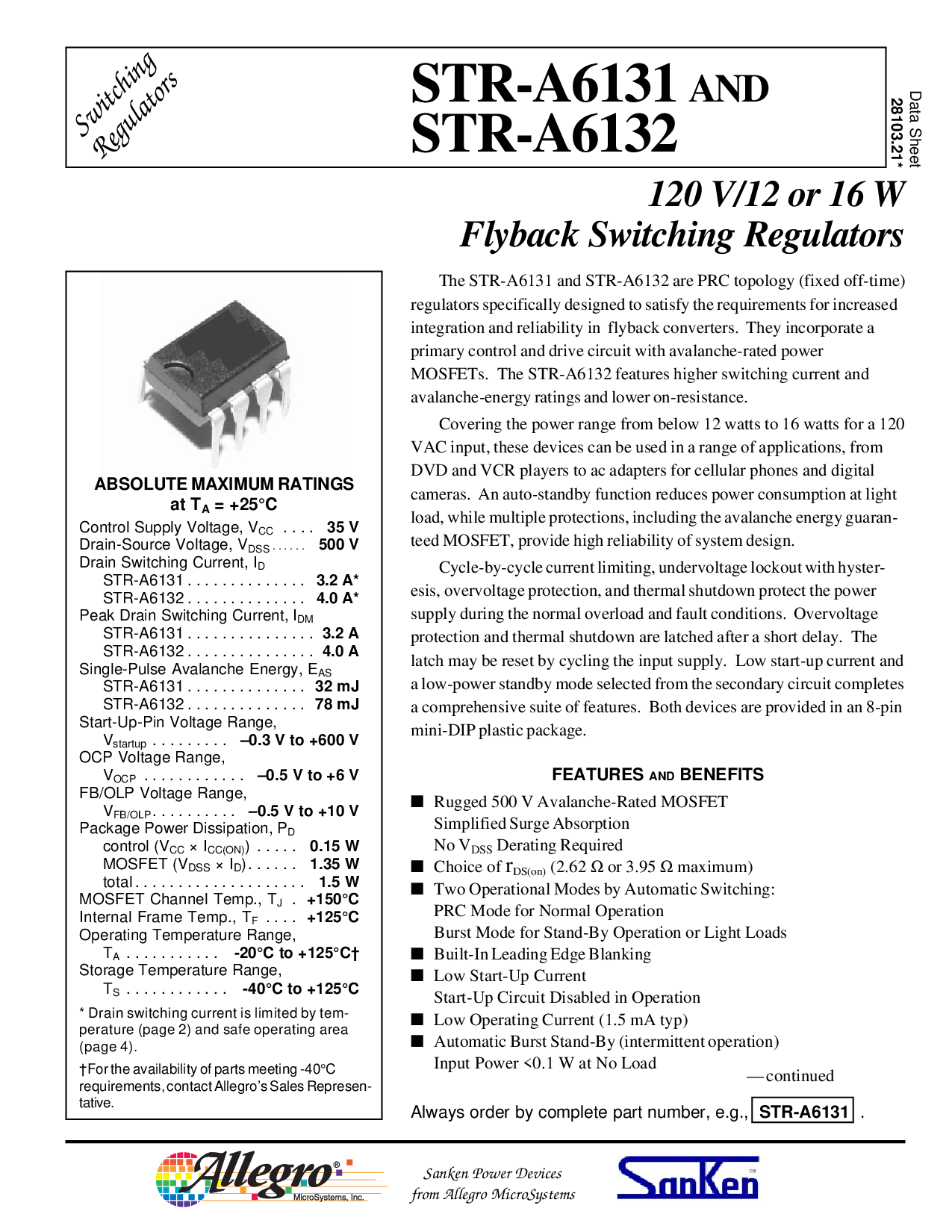

120 v/12 或者 16 w
flyback 切换 regulators
数据 薄板
28103.21*
str-a6131
和
str-a6132
sanken 电源 设备
从 allegro microsystems
切换
Regulators
绝对 最大 比率
在 t
一个
= +25°c
控制 供应 电压, v
CC
. . . .
35 v
流-源 电压, v
DSS
. . . . . .
500 v
流 切换 电流, i
D
str-a6131 . . . . . . . . . . . . . .
3.2 a*
str-a6132 . . . . . . . . . . . . . .
4.0 a*
顶峰 流 切换 电流, i
DM
str-a6131 . . . . . . . . . . . . . . .
3.2 一个
str-a6132 . . . . . . . . . . . . . . .
4.0 一个
单独的-脉冲波 avalanche 活力, e
作
str-a6131 . . . . . . . . . . . . . .
32 mj
str-a6132 . . . . . . . . . . . . . .
78 mj
开始-向上-管脚 电压 范围,
V
startup
. . . . . . . . .
–0.3 v 至 +600 v
ocp 电压 范围,
V
OCP
. . . . . . . . . . . .
–0.5 v 至 +6 v
fb/olp 电压 范围,
V
fb/olp
. . . . . . . . . .
–0.5 v 至 +10 v
包装 电源 消耗, p
D
控制 (v
CC
× i
cc(在)
) . . . . .
0.15 w
场效应晶体管 (v
DSS
× i
D
) . . . . . .
1.35 w
总的 . . . . . . . . . . . . . . . . . . . .
1.5 w
场效应晶体管 频道 温度., t
J
.
+150°C
内部的 框架 温度., t
F
. . . .
+125°C
运行 温度 范围,
T
一个
. . . . . . . . . . .
-20°c 至 +125°c†
存储 温度 范围,
T
S
. . . . . . . . . . . .
-40°c 至 +125°c
* 流 切换 电流 是 限制 用 tem-
perature (页 2) 和 safe 运行 范围
(页 4).
†for 这 有效性 的 部分 meeting -40°c
(所需的)东西, 联系 allegro’s 销售 represen-
tative.
这 str-a6131 和 str-a6132 是 prc topology (fixed 止-时间)
regulators specifically 设计 至 satisfy 这 (所需的)东西 为 增加
integration 和 可靠性 在 flyback 转换器. 它们 包含 一个
primary 控制 和 驱动 电路 和 avalanche-评估 电源
mosfets. 这 str-a6132 特性 高等级的 切换 电流 和
avalanche-活力 比率 和 更小的 在-阻抗.
covering 这 电源 范围 从 在下 12 watts 至 16 watts 为 一个 120
vac 输入, 这些 设备 能 是 使用 在 一个 范围 的 产品, 从
dvd 和 vcr 播放机 至 交流 adapters 为 cellular phones 和 数字的
cameras. 一个 自动-备用物品 函数 减少 电源 消耗量 在 明亮的
加载, 当 多样的 protections, 包含 这 avalanche 活力 guaran-
teed 场效应晶体管, 提供 高 可靠性 的 系统 设计.
循环-用-循环 电流 限制的, 欠压 lockout 和 hyster-
esis, 超（电）压 保护, 和 热的 关闭 保护 这 电源
供应 在 这 正常的 超载 和 故障 情况. 超（电）压
保护 和 热的 关闭 是 latched 之后 一个 短的 延迟. 这
获得 将 是 重置 用 cycling 这 输入 供应. 低 开始-向上 电流 和
一个 低-电源 备用物品 模式 选择 从 这 secondary 电路 完成
一个 comprehensive suite 的 特性. 两个都 设备 是 提供 在 一个 8-管脚
迷你-插件 塑料 包装.
特性
和
益处
■
坚毅的 500 v avalanche-评估 场效应晶体管
simplified surge absorption
非 v
DSS
减额 必需的
■
选择 的
r
ds(在)
(2.62
Ω
或者 3.95
Ω
最大)
■
二 运算的 模式 用 自动 切换:
prc 模式 为 正常的 运作
burst 模式 为 保卫-用 运作 或者 明亮的 负载
■
建造-在 leading 边缘 blanking
■
低 开始-向上 电流
开始-向上 电路 无能 在 运作
■
低 运行 电流 (1.5 毫安 典型值)
■
自动 burst 保卫-用 (intermittent 运作)
输入 电源 <0.1 w 在 非 加载
— 持续
总是 顺序 用 完全 部分 号码, e.g.,
str-a6131
.
