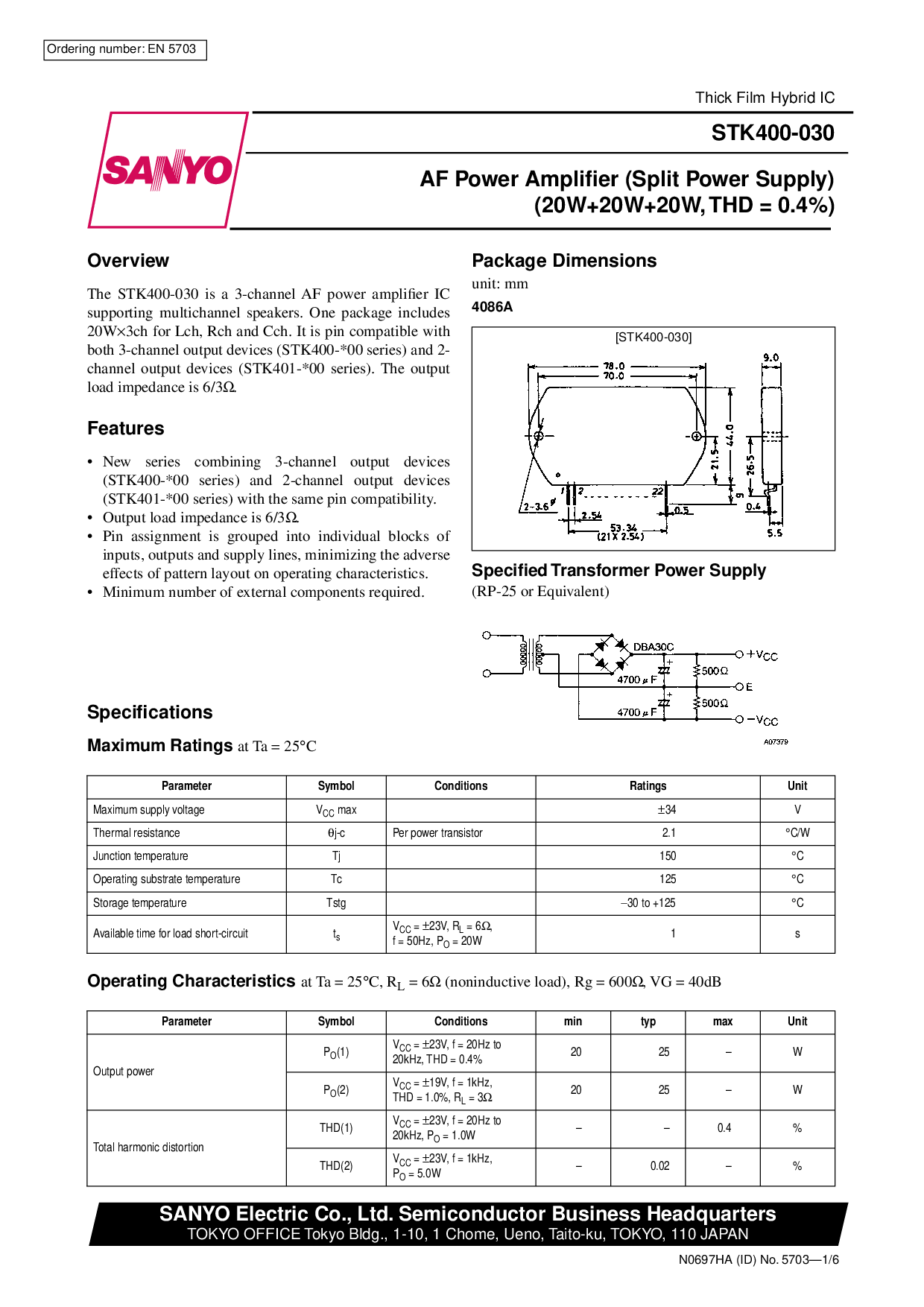

stk400-030
sanyo electric co., 有限公司. 半导体 业务 总部
tokyo 办公室 tokyo bldg., 1-10, 1 chome, ueno, taito-ku, tokyo, 110 日本
n0697ha (id) 非. 5703—1/6
订货 号码: en 5703
厚 影片 混合的 ic
af 电源 amplifier (分割 电源 供应)
(20w+20w+20w, thd = 0.4%)
Overview
这 stk400-030 是 一个 3-频道 af 电源 amplifier ic
支承的 multichannel 扬声器. 一个 包装 包含
20W
×
3ch 为 lch, rch 和 cch. 它 是 管脚 兼容 和
两个都 3-频道 输出 设备 (stk400-*00 序列) 和 2-
频道 输出 设备 (stk401-*00 序列). 这 输出
加载 阻抗 是 6/3
Ω
.
特性
• 新 序列 结合 3-频道 输出 设备
(stk400-*00 序列) 和 2-频道 输出 设备
(stk401-*00 序列) 和 这 一样 管脚 兼容性.
• 输出 加载 阻抗 是 6/3
Ω
.
• 管脚 分派 是 grouped 在 单独的 blocks 的
输入, 输出 和 供应 线条, 降低 这 adverse
影响 的 模式 布局 在 运行 特性.
• 最小 号码 的 外部 组件 必需的.
包装 维度
单位: mm
4086A
specified 变压器 电源 供应
(rp-25 或者 相等的)
[stk400-030]
Specifications
最大 比率
在 ta = 25
°
C
运行 特性
在 ta = 25
°
c, r
L
= 6
Ω
(noninductive 加载), rg = 600
Ω
, vg = 40db
参数 标识 情况 比率 单位
最大 供应 电压 V
CC
最大值
±
34 V
热的 阻抗
θ
j-c 每 电源 晶体管 2.1
°
c/w
接合面 温度 Tj 150
°
C
运行 基质 温度 Tc 125
°
C
存储 温度 Tstg
−
30 至 +125
°
C
有 时间 为 加载 短的-电路 t
s
V
CC
=
±
23v, r
L
= 6
Ω
,
f = 50hz, p
O
= 20w
1s
参数 标识 情况 最小值 典型值 最大值 单位
输出 电源
P
O
(1)
V
CC
=
±
23v, f = 20hz 至
20khz, thd = 0.4%
20 25 – W
P
O
(2)
V
CC
=
±
19v, f = 1khz,
thd = 1.0%, r
L
= 3
Ω
20 25 – W
总的 调和的 扭曲量
thd(1)
V
CC
=
±
23v, f = 20hz 至
20khz, p
O
= 1.0w
– – 0.4 %
thd(2)
V
CC
=
±
23v, f = 1khz,
P
O
= 5.0w
– 0.02 – %
