© 2000 仙童 半导体 公司 DS010608 www.fairchildsemi.com
october 1989
修订 8月 2000

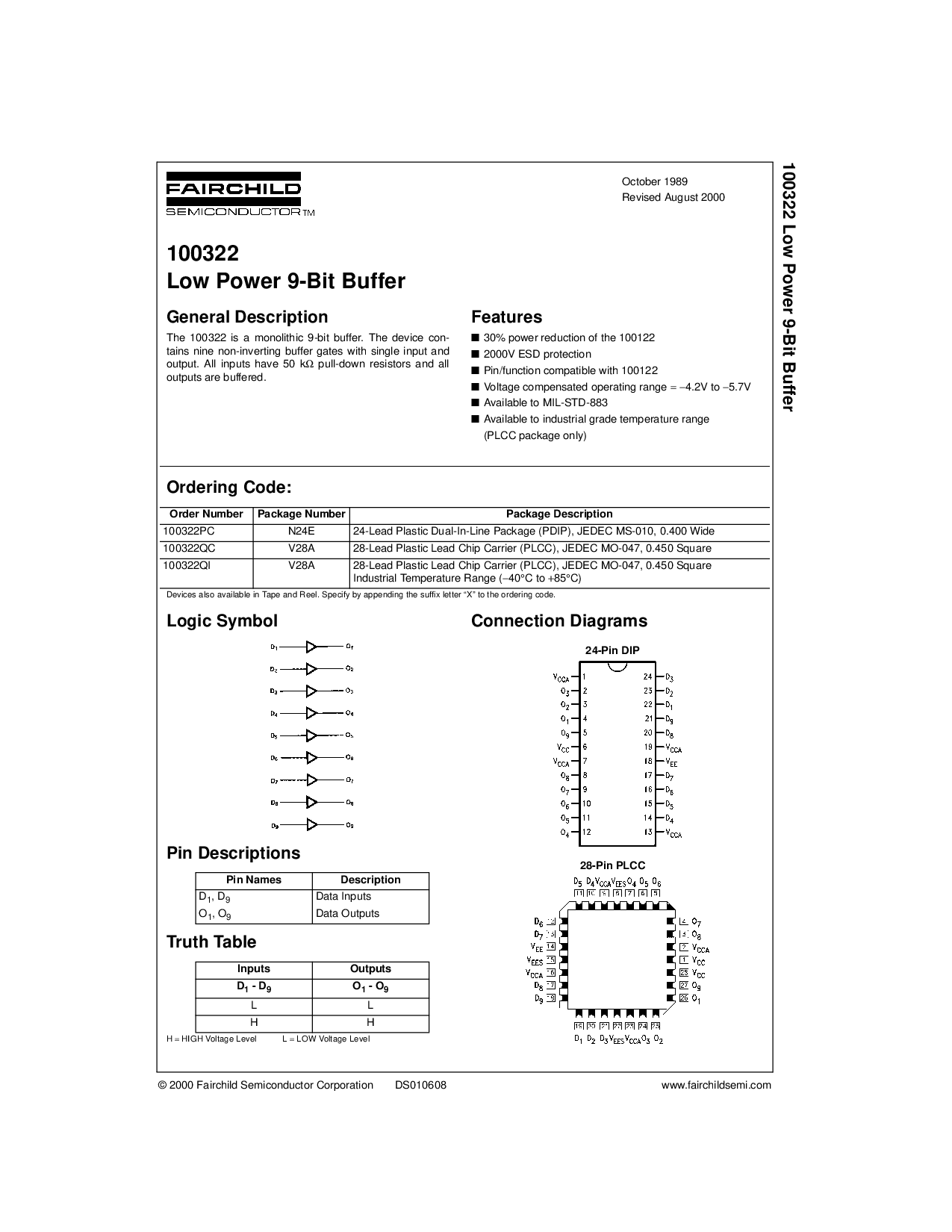

100322 低 电源 9-位 缓存区
100322
低 电源 9-位 缓存区
一般 描述
这 100322 是 一个 大而单一的 9-位 缓存区. 这 设备 con-
tains nine 非-反相的 缓存区 门 和 单独的 输入 和
输出. 所有 输入 有 50 k
Ω
拉-向下 电阻器 和 所有
输出 是 缓冲.
特性
■
30% 电源 减少 的 这 100122
■
2000v 静电释放 保护
■
管脚/函数 兼容 和 100122
■
电压 补偿 运行 范围
=
−
4.2v 至
−
5.7v
■
有 至 mil-标准-883
■
有 至 工业的 等级 温度 范围
(plcc 包装 仅有的)
订货 代号:
设备 也 有 在 录音带 和 卷轴. 具体说明 用 appending 这 后缀 letter “x” 至 这 订货 代号.
逻辑 标识
管脚 描述
真实 表格
H
=
高 电压 水平的 L
=
低 电压 水平的
连接 图解
24-管脚 插件
28-管脚 plcc
顺序 号码 包装 号码 包装 描述
100322PC N24E 24-含铅的 塑料 双-在-线条 包装 (pdip), 电子元件工业联合会 ms-010, 0.400 宽
100322QC V28A 28-含铅的 塑料 含铅的 碎片 运输车 (plcc), 电子元件工业联合会 mo-047, 0.450 正方形的
100322QI V28A 28-含铅的 塑料 含铅的 碎片 运输车 (plcc), 电子元件工业联合会 mo-047, 0.450 正方形的
工业的 温度 范围 (
−
40
°
c 至
+
85
°
c)
管脚 names 描述
D
1
, d
9
数据 输入
O
1
, o
9
数据 输出
输入 输出
D
1
- d
9
O
1
- o
9
LL
HH
