rev. 4136b–usb–09/03

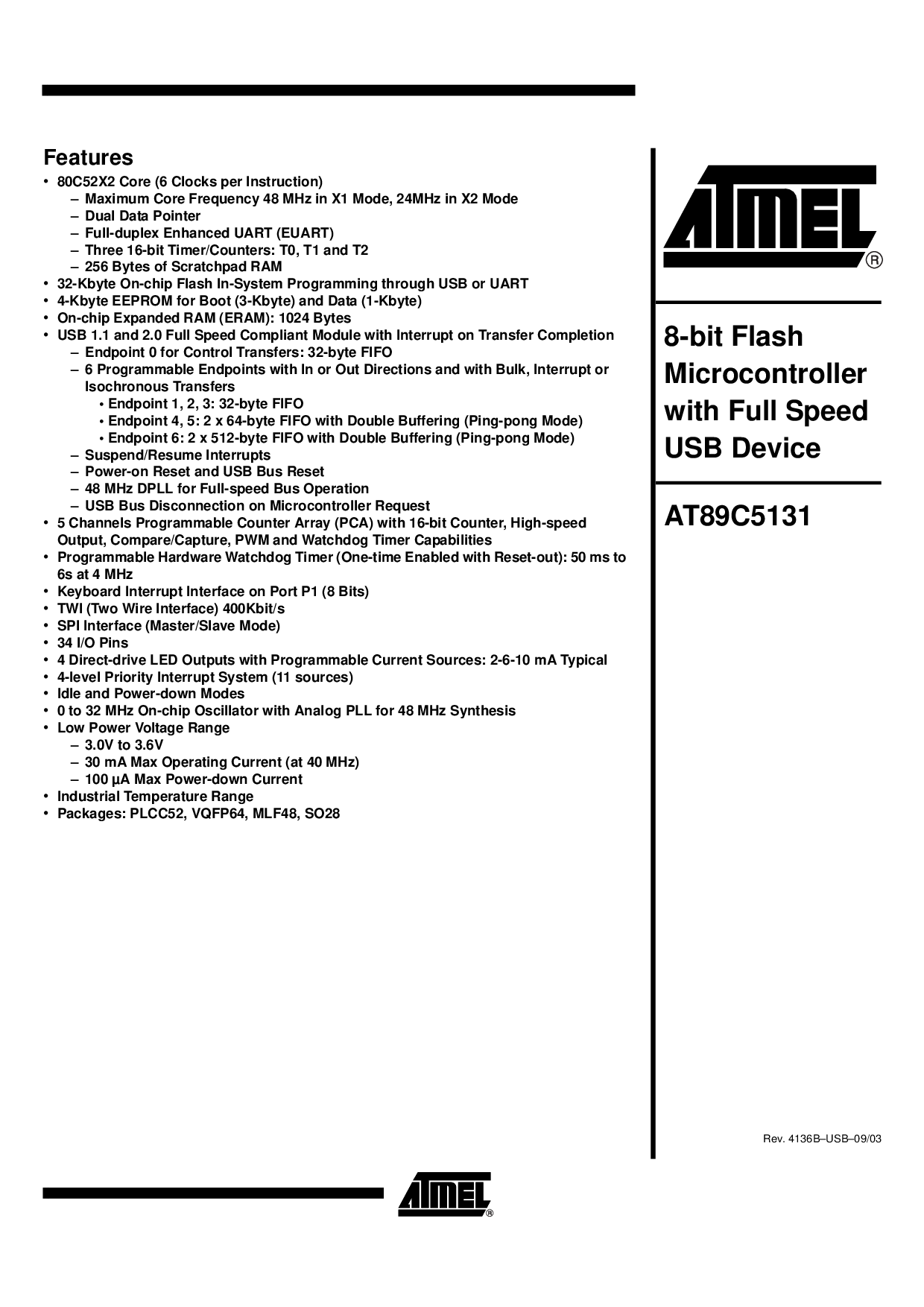

特点
•
80c52x2 核心 (6 时钟 按 说明书)
– 最大值 核心 频率 48 mhz 入点 x1 模式, 24mhz 入点 x2 模式
– 双 数据 指针
– 全双工 增强型 uart (euart)
– 三个 16-有点 计时器/计数器: t0, t1 和 t2
– 256 字节数 的 便签簿 ram
•
32-kbyte 片上 闪光灯 在系统内 编程 通过 usb 或 uart
•
4-kbyte 可擦可编程只读存储器 用于 引导 (3-kbyte) 和 数据 (1-kbyte)
•
片上 展开 ram (eram): 1024 字节数
•
usb 1.1 和 2.0 已满 速度 符合 模块 与 中断 开启 转让 竣工
– 端点 0 用于 控制 转让: 32-字节 先进先出
– 6 可编程 端点 与 入点 或 出点 方向 和 与 散装, 中断 或
等时 转让
• 端点 1, 2, 3: 32-字节 先进先出
• 端点 4, 5: 2 x 64-字节 先进先出 与 双 缓冲 (ping-pong mode)
• 端点 6: 2 x 512-字节 先进先出 与 双 缓冲 (ping-pong 模式)
– 挂起/简历 中断
– 通电 重置 和 usb 总线 重置
– 48 mhz dpll 用于 全速 总线 操作
– usb 总线 断开连接 开启 微控制器 请求
•
5 频道 可编程 计数器 阵列 (pca) 与 16-有点 计数器, 高速
输出, 比较/捕获, pwm 和 看门狗 计时器 能力
•
可编程 硬件 看门狗 计时器 (一个-时间 已启用 与 重置-出点): 50 ms 至
6s 在 4 mhz
•
键盘 中断 接口 开启 港口 p1 (8 比特)
•
twi (两个 电线 接口) 400kbit/s
•
spi 接口 (主人/奴隶 模式)
•
34 我/o 针脚
•
4 直接-驱动器 led指示灯 产出 与 可编程 电流 来源: 2-6-10 ma 典型
•
4-水平 优先 中断 系统 (11 来源)
•
慢车 和 掉电 模式
•
0 至 32 mhz 片上 振荡器 与 模拟 pll 用于 48 mhz 合成
•
低 电源 电压 范围
– 3.0v 至 3.6v
– 30 ma 最大值 操作 电流 (在 40 mhz)
– 100 µa 最大值 掉电 电流
•
工业 温度 范围
•
软件包: plcc52, vqfp64, mlf48, so28
8-有点 闪光灯
微控制器
与 已满 速度
usb 设备
AT89C5131
